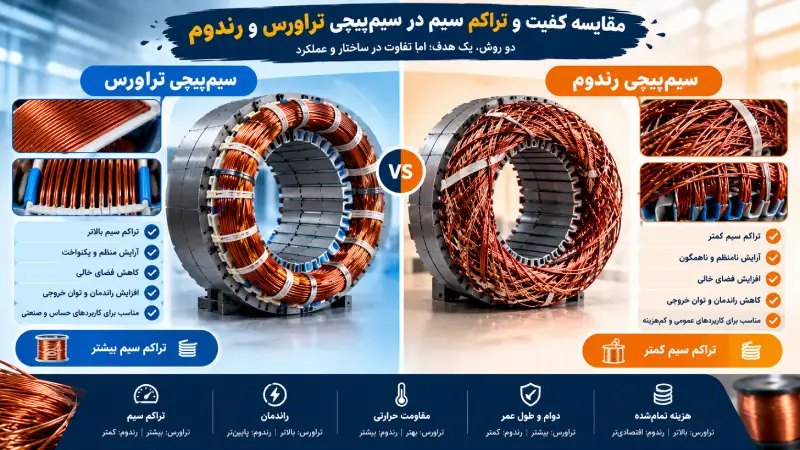

انتخاب روش مناسب برای پیچیدن سیم روی بوبین، یکی از تصمیم های مهم در خطوط تولید تجهیزات الکتریکی است. نوع سیم پیچی می تواند بر نظم قرارگیری سیم ها، میزان استفاده از فضای بوبین، کیفیت محصول نهایی، سرعت تولید و حتی هزینه های کنترل کیفیت تاثیر بگذارد. به همین دلیل، آشنایی با تفاوت سیم پیچی تراورس و رندوم برای تولیدکنندگان موتور، ترانسفورماتور، سلف و انواع قطعات الکترومغناطیسی اهمیت زیادی دارد.
در روش های سیم پیچی بوبین، دو رویکرد کلی بیشتر مورد توجه قرار می گیرند: سیم پیچی منظم که در آن سیم ها طبق الگویی مشخص کنار یکدیگر قرار می گیرند و سیم پیچی نامنظم که در آن مسیر قرارگیری سیم ها نظم هندسی یکسانی ندارد. هر کدام از این روش ها با توجه به قطر سیم، شکل بوبین، تعداد دور، مشخصات الکتریکی و ظرفیت تولید می توانند انتخاب مناسبی باشند.
در این راهنما، سیم پیچی تراورس و رندوم را از نظر نحوه اجرا، تراکم سیم، کیفیت محصول، سرعت تولید و هزینه بررسی می کنیم تا مشخص شود برای هر پروژه صنعتی چه معیارهایی باید در اولویت قرار بگیرند.
سیم پیچی تراورس چیست و چگونه انجام می شود؟
سیم پیچی تراورس روشی برای پیچیدن سیم روی بوبین است که در آن حرکت سیم در امتداد عرض بوبین به صورت کنترل شده انجام می شود. دستگاه، سیم را هنگام چرخش بوبین از یک سمت به سمت دیگر هدایت می کند تا دورهای سیم با آرایش مشخص روی هم قرار بگیرند. این حرکت رفت و برگشتی به ایجاد لایه های مرتب کمک می کند.
در بسیاری از کاربردها، هدف از این روش دستیابی به چیدمانی قابل پیش بینی است؛ به طوری که محل قرارگیری سیم ها در هر لایه تا حد زیادی مشخص باشد. البته نتیجه نهایی به تنظیمات دستگاه، قطر سیم، کشش اعمال شده و هندسه بوبین وابسته است.
دستگاه سیم پیچ تراورس چگونه کار می کند؟
در یک دستگاه سیم پیچ تراورس، بوبین می چرخد و مکانیزم هدایت سیم، مسیر حرکت سیم را در عرض بوبین کنترل می کند. هماهنگی میان سرعت چرخش بوبین و سرعت جابه جایی هدایتگر تعیین می کند که دورها با چه فاصله ای کنار یکدیگر قرار بگیرند.
مراحل اصلی کار معمولا شامل این موارد است:
- آماده سازی بوبین: بوبین متناسب با ابعاد، تعداد دور و مشخصات محصول انتخاب و روی محور دستگاه نصب می شود.
- تنظیم کشش سیم: کشش باید به اندازه ای باشد که سیم به خوبی روی بوبین بنشیند، اما به پوشش عایق آن آسیب وارد نشود.
- تنظیم حرکت تراورس: محدوده حرکت هدایتگر و سرعت جابجایی آن با عرض بوبین و قطر سیم هماهنگ می شود.
- اجرای لایه ها: دستگاه سیم را در مسیر رفت و برگشتی هدایت می کند تا لایه ها با آرایش مشخص شکل بگیرند.
- کنترل محصول: تعداد دور، ابعاد نهایی، وضعیت عایق و کیفیت آرایش سیم بررسی می شود.
در مقایسه سیم پیچی تراورس و رندوم، یکی از ویژگی های مهم تراورس، امکان کنترل بهتر موقعیت سیم در سطح بوبین است. این ویژگی به ویژه در محصولاتی اهمیت دارد که ابعاد نهایی و نحوه توزیع سیم باید در محدوده مشخصی باقی بماند.
مزایای سیم پیچی منظم در تولید صنعتی
سیم پیچی منظم می تواند مزایای زیر را فراهم کند:
- آرایش قابل پیش بینی: موقعیت دورها و لایه ها راحت تر قابل کنترل است.
- استفاده مناسب از فضای بوبین: در صورت انتخاب درست گام سیم پیچی، فضای موجود به شکل موثرتری استفاده می شود.
- تکرارپذیری بیشتر: با ثابت بودن تنظیمات، تولید بوبین های مشابه ساده تر می شود.
- کنترل بهتر ابعاد: بررسی ارتفاع و عرض سیم پیچی در بسیاری از کاربردها آسان تر است.
- امکان بازرسی ساده تر: ناهماهنگی های ظاهری و برخی خطاهای لایه بندی راحت تر شناسایی می شوند.
با این حال، منظم بودن چیدمان به تنهایی تضمین کننده عملکرد بهتر نیست. اگر تنظیمات تراورس متناسب با قطر سیم و عرض بوبین نباشد، ممکن است فاصله نامناسب بین دورها، روی هم افتادن سیم ها یا توزیع غیر یکنواخت ایجاد شود.
محدودیت های روش تراورس
اجرای دقیق این روش ممکن است به دستگاهی با قابلیت تنظیم مناسب، کنترل کشش و هماهنگی دقیق میان محور و هدایتگر نیاز داشته باشد. همچنین، برای سیم های بسیار نازک یا بوبین هایی با هندسه خاص، تنظیم دستگاه می تواند زمان بر باشد.
در نتیجه، هنگام انتخاب سیم پیچی تراورس و رندوم نباید تنها به نظم ظاهری توجه کرد؛ بلکه باید هزینه تنظیمات، نیازهای فنی محصول و میزان تکرار پذیری مورد انتظار را نیز در نظر گرفت.
سیم پیچی رندوم چیست و چه تفاوتی با تراورس دارد؟
سیم پیچی رندوم یا تصادفی، روشی است که در آن سیم ها بدون ایجاد الگوی کاملا منظم و ثابت بین دورها روی بوبین قرار می گیرند. در این روش، سیم ممکن است در بخش هایی از عرض بوبین از مسیرهای متفاوت عبور کند و لایه ها آرایش هندسی دقیقی مانند سیم پیچی منظم نداشته باشند.
منظور از تصادفی بودن، بی کنترل بودن کامل فرایند نیست. دستگاه همچنان باید سرعت چرخش، کشش سیم و محدوده حرکت آن را مدیریت کند. تفاوت اصلی در این است که موقعیت تک تک دورها طبق یک الگوی مرتب و تکرار شونده تنظیم نمی شود.
سیم پیچی نامنظم چگونه انجام می شود؟
در سیم پیچی نامنظم، سیم با چرخش بوبین روی سطح آن جمع می شود و مسیر قرارگیری دورها تحت تاثیر سرعت چرخش، حرکت هدایتگر، کشش سیم و ویژگی های فیزیکی سیم قرار دارد. تنظیمات دستگاه به گونه ای انجام می شود که سیم در محدوده مورد نظر باقی بماند و پیچش قابل قبول ایجاد شود.
این روش در برخی خطوط تولید به راه اندازی ساده تر یا انعطاف پذیری بیشتر کمک می کند. با این حال، برای رسیدن به کیفیت پایدار همچنان باید پارامترهایی مانند تعداد دور، ابعاد بوبین و مقاومت الکتریکی کنترل شوند.
مزایای سیم پیچی رندوم
مهم ترین مزایای این روش عبارت اند از:
- امکان استفاده در طیف متنوعی از بوبین ها و کاربردهای عمومی
- کاهش نیاز به ایجاد الگوی دقیق برای موقعیت هر دور در برخی فرایندها
- امکان دستیابی به سرعت تولید مناسب در خطوطی که محصول طراحی ساده ای دارد
- قابلیت سازگاری با بعضی ماشین آلات اقتصادی و فرایندهای تولید انبوه
- مناسب بودن برای کاربردهایی که الزامات لایه بندی منظم، محدودیت اصلی طراحی نیستند
با این حال، میزان موفقیت روش به طراحی محصول وابسته است. اگر چیدمان سیم روی ابعاد نهایی، انتقال حرارت یا عملکرد الکتریکی اثر زیادی داشته باشد، لازم است روش رندوم با دقت بیشتری ارزیابی شود.
تفاوت اصلی تراورس و رندوم در یک نگاه
در سیم پیچی تراورس، هدایت سیم در عرض بوبین کنترل می شود تا آرایش مشخص تری ایجاد شود. در روش رندوم، سیم ها بدون الگوی هندسی کاملا منظم روی بوبین قرار می گیرند. بنابراین، تفاوت اصلی به نحوه توزیع سیم مربوط است، نه صرفا دستی یا اتوماتیک بودن دستگاه.
در انتخاب سیم پیچی تراورس و رندوم باید مشخص شود که محصول تا چه اندازه به آرایش منظم، تکرارپذیری ابعادی و کنترل توزیع سیم نیاز دارد.
مقایسه کیفیت و تراکم سیم در دو روش
کیفیت سیم پیچی فقط به ظاهر مرتب بوبین وابسته نیست. پارامترهایی مانند تعداد دور، قطر سیم، سلامت عایق، مقاومت الکتریکی، ابعاد نهایی و میزان پایداری محصول نیز اهمیت دارند. به همین دلیل، بررسی سیم پیچی تراورس و رندوم باید بر اساس مشخصات فنی قطعه انجام شود، نه صرفا ظاهر لایه ها.
تراکم سیم در بوبین چگونه تعیین می شود؟
تراکم سیم در بوبین نشان می دهد چه میزان از فضای در دسترس با سیم پر شده است. هرچه فضای خالی بین دورها کمتر باشد، امکان جای دادن سیم بیشتری در ابعاد مشخص افزایش می یابد؛ اما این موضوع همیشه به معنای عملکرد بهتر نیست. فاصله عایقی، دفع حرارت و محدودیت های الکتریکی نیز باید در طراحی لحاظ شوند.
در روش تراورس، با انتخاب گام مناسب می توان آرایش دورها را بهتر کنترل کرد. اگر قطر سیم و فاصله بین دورها به درستی در نظر گرفته شوند، فضای بوبین به شکل قابل پیش بینی تری پر می شود. در روش رندوم، نحوه قرارگیری سیم ها ممکن است باعث ایجاد نواحی متراکم تر یا فضاهای خالی بیشتر شود.
با این حال، تراکم واقعی به عوامل مختلفی بستگی دارد:
- قطر هادی و ضخامت پوشش عایق
- تعداد دور مورد نیاز
- ابعاد داخلی و خارجی بوبین
- تعداد لایه ها و نحوه قرارگیری آنها
- کشش سیم هنگام پیچش
- محدودیت های حرارتی و الکتریکی محصول
در نتیجه، مقایسه سیم پیچی تراورس و رندوم از نظر تراکم باید با بررسی نمونه واقعی و اندازه گیری ابعاد انجام شود. نمی توان فرض کرد که یک روش در تمام شرایط تراکم بیشتری ایجاد می کند.
تاثیر روش سیم پیچی بر کیفیت محصول
در محصولات حساس، یکنواختی هندسی می تواند به کنترل ابعاد نهایی و تکرارپذیری تولید کمک کند. سیم پیچی منظم امکان بررسی بهتر لایه ها را فراهم می کند، اما کیفیت نهایی همچنان به تنظیم دستگاه و رعایت مشخصات طراحی وابسته است.
در سیم پیچی نامنظم، تفاوت در محل قرارگیری سیم ها ممکن است کنترل ارتفاع نهایی بوبین را دشوارتر کند. با این حال، اگر طراحی محصول این تغییرات را بپذیرد و آزمون های نهایی موفق باشند، روش رندوم نیز می تواند برای تولید صنعتی مناسب باشد.
برای سنجش کیفیت سیم پیچی بهتر است معیارهای زیر به صورت مشخص تعریف شوند:
- دقت تعداد دور: تعداد دور سیم باید با مقدار تعیین شده در نقشه فنی مطابقت داشته باشد.
- سلامت عایق: پوشش سیم نباید بر اثر اصطکاک، فشار یا کشش آسیب ببیند.
- ثبات ابعاد: قطر و ارتفاع نهایی بوبین باید در محدوده مجاز باقی بماند.
- مقاومت الکتریکی: مقدار مقاومت باید با مشخصات طراحی سازگار باشد.
- تکرارپذیری: نمونه های تولید شده باید از نظر مشخصات مهم، اختلاف قابل قبولی داشته باشند.
در پروژه هایی که کنترل دقیق ابعاد اهمیت زیادی دارد، سیم پیچی تراورس و رندوم باید با آزمون های یکسان و معیارهای قابل اندازه گیری مقایسه شوند. این کار مانع از آن می شود که انتخاب دستگاه صرفا بر اساس تجربه یا ظاهر محصول انجام شود.
آیا سیم پیچی منظم همیشه بهتر است؟
خیر. نظم بیشتر در همه کاربردها به معنی عملکرد الکتریکی بهتر یا هزینه کمتر نیست. برای بعضی بوبین ها، آرایش منظم مزیت محسوب می شود؛ اما در کاربردهای عمومی که الزامات هندسی سخت گیرانه ای ندارند، استفاده از روش ساده تر می تواند منطقی باشد.
در انتخاب سیم پیچی تراورس و رندوم باید ابتدا نیاز واقعی محصول مشخص شود. اگر طراحی به آرایش لایه ها وابستگی زیادی دارد، کنترل دقیق مسیر سیم اهمیت بیشتری پیدا می کند. در مقابل، اگر محصول با سیم پیچی نامنظم نیز به مشخصات فنی می رسد، پرداخت هزینه بیشتر برای کنترل پیچیده تر ممکن است ضرورتی نداشته باشد.
مقایسه سرعت تولید و هزینه اجرای هر روش
سرعت تولید بوبین یکی از معیارهای مهم در برنامه ریزی خطوط صنعتی است، اما نباید آن را تنها با سرعت چرخش موتور دستگاه سنجید. زمان بارگذاری بوبین، تنظیم سیم، تغییر محصول، کنترل کیفیت، توقف های فنی و میزان ضایعات نیز بر خروجی واقعی خط تاثیر می گذارند.
سرعت تولید بوبین در روش تراورس
دستگاه های تراورس با کنترل حرکت هدایتگر می توانند سیم را طبق الگوی مشخصی روی بوبین قرار دهند. اگر دستگاه به درستی تنظیم شده باشد و محصول به تغییرات مکرر نیاز نداشته باشد، فرایند می تواند تکرار پذیر و قابل برنامه ریزی باشد.
با این حال، برای برخی محصولات، تنظیم گام سیم پیچی، کنترل لایه ها و بررسی کیفیت ممکن است زمان بیشتری نیاز داشته باشد. بنابراین، هنگام ارزیابی سیم پیچی تراورس و رندوم باید زمان آماده سازی و تغییر تنظیمات نیز در محاسبه سرعت تولید لحاظ شود.
سرعت تولید بوبین در روش رندوم
در برخی خطوط، سیم پیچی رندوم به دلیل نیاز کمتر به ایجاد آرایش لایه ای دقیق می تواند فرایند ساده تری داشته باشد. این ویژگی ممکن است برای تولید انبوه بوبین های عمومی مفید باشد؛ به ویژه زمانی که طراحی محصول انعطاف پذیر است و تغییرات محدود در چیدمان سیم پذیرفته می شود.
با این حال، نمی توان گفت روش رندوم همیشه سریع تر است. نوع دستگاه، قطر سیم، تعداد دور، ابعاد بوبین و تنظیمات کشش می توانند نتیجه را تغییر دهند. در بعضی کاربردها، دستگاه تراورس اتوماتیک ممکن است خروجی بالاتر و ضایعات کمتری ارائه دهد.
مقایسه هزینه خرید و نگهداری
هزینه تجهیزات بسته بندی یا تولید صنعتی تنها به قیمت اولیه دستگاه محدود نیست. در اینجا نیز برای تصمیم گیری درست باید هزینه خرید، نصب، تعمیرات، ابزارهای جانبی، آموزش اپراتور، مصرف انرژی و ضایعات تولید بررسی شوند.
در سیم پیچی تراورس و رندوم، هزینه نهایی به سطح اتوماسیون و قابلیت های دستگاه بستگی دارد. دستگاهی که کنترل دقیق تر و تنظیمات پیشرفته تری دارد، ممکن است سرمایه گذاری اولیه بیشتری بخواهد؛ اما اگر خط تولید به دقت بالا نیاز داشته باشد، کاهش خطا و دوباره کاری می تواند بخشی از هزینه را جبران کند.
| معیار مقایسه | سیم پیچی تراورس | سیم پیچی رندوم |
| نحوه قرارگیری سیم | کنترل شده و معمولا منظم تر | بدون الگوی هندسی کاملا ثابت |
| کنترل لایه ها | معمولا آسان تر | وابسته به طراحی و دستگاه |
| تنظیم اولیه | ممکن است دقیق تر و زمان برتر باشد | در برخی کاربردها ساده تر است |
| تراکم سیم | قابل کنترل با تنظیم گام و ابعاد | وابسته به توزیع واقعی سیم |
| سرعت تولید | تابع اتوماسیون و تنظیمات | تابع نوع محصول و دستگاه |
| هزینه دستگاه | وابسته به دقت و قابلیت های کنترلی | در برخی مدل ها اقتصادی تر |
| کاربرد متداول | بوبین های نیازمند آرایش قابل کنترل | بوبین های عمومی و تولید اقتصادی |
| کنترل کیفیت | بررسی نظم لایه ها آسان تر است | نیازمند توجه به ابعاد و توزیع سیم |
این جدول یک مقایسه عمومی است و جایگزین مشخصات فنی مدل های واقعی نیست. برای تصمیم نهایی، بهتر است از تامین کنندگان دستگاه درباره ظرفیت تولید، محدوده قطر سیم، ابعاد بوبین و هزینه تعمیرات اطلاعات دقیق دریافت شود.
چگونه هزینه واقعی تولید را محاسبه کنیم؟
برای مقایسه اقتصادی، هزینه هر بوبین سالم را محاسبه کنید، نه فقط تعداد بوبین تولید شده در ساعت. یک دستگاه ممکن است در ظاهر سریع تر باشد، اما اگر ضایعات یا نیاز به اصلاح محصول در آن بیشتر باشد، هزینه هر قطعه سالم افزایش پیدا می کند.
برای این محاسبه، هزینه های زیر را در نظر بگیرید:
- استهلاک دستگاه و هزینه سرمایه گذاری اولیه
- دستمزد اپراتور و زمان تنظیم خط
- هزینه سیم مصرفی و ضایعات
- مصرف انرژی و نگهداری دوره ای
- هزینه آزمون، دوباره کاری و محصولات مردود
در ارزیابی سیم پیچی تراورس و رندوم، اجرای یک آزمون تولید با مواد اولیه و مشخصات یکسان می تواند تصویر واقع بینانه تری از هزینه تمام شده ارائه دهد.
کدام روش برای چه نوع بوبین یا کاربردی مناسب تر است؟
انتخاب روش سیم پیچی باید از نیازهای فنی محصول شروع شود. نوع هادی، تعداد دور، ابعاد بوبین، شرایط کاری و حساسیت عملکرد الکتریکی تعیین می کنند که کدام روش مناسب تر است. در واقع، سیم پیچی تراورس و رندوم دو راهکار متفاوت برای رسیدن به یک هدف مشترک هستند: تولید بوبینی که مشخصات طراحی را برآورده کند و با هزینه قابل قبول به تولید برسد.
کاربرد تراورس در ترانسفورماتورهای دقیق
در ساخت بسیاری از ترانسفورماتورها، چیدمان سیم، تعداد دور، فاصله عایقی و ابعاد سیم پیچی اهمیت زیادی دارند. سیم پیچی تراورس به دلیل امکان کنترل بهتر حرکت سیم در عرض بوبین، می تواند در محصولاتی مفید باشد که آرایش لایه ها و تکرارپذیری ابعاد اهمیت دارد.
برای مثال، در بعضی ترانسفورماتورهای کنترلی و قطعات الکترومغناطیسی دقیق، ارتفاع سیم پیچی و نحوه قرارگیری دورها باید در محدوده مشخصی قرار داشته باشد. استفاده از دستگاه سیم پیچ تراورس با تنظیمات مناسب می تواند به دستیابی به این هدف کمک کند.
با این حال، انتخاب روش سیم پیچی تراورس و رندوم برای ترانسفورماتور فقط با بررسی نظم ظاهری انجام نمی شود. ولتاژ کاری، سطح عایقی، فرکانس، جریان، افزایش دما و استانداردهای طراحی نیز باید در نظر گرفته شوند. در برخی طراحی ها، فاصله بین دورها و لایه ها برای ایمنی الکتریکی ضروری است و افزایش تراکم سیم نباید باعث نقض این الزامات شود.
در ترانسفورماتورهای حساس، بهتر است پیش از تولید انبوه، نمونه اولیه ساخته و از نظر ابعاد، مقاومت، عملکرد الکتریکی و افزایش دما آزمایش شود.
کاربرد رندوم در تولید انبوه و اقتصادی
سیم پیچی رندوم می تواند برای تولید بوبین هایی مناسب باشد که به آرایش کاملا منظم نیاز ندارند و مشخصات فنی آنها با چیدمان نامنظم نیز قابل دستیابی است. برخی سلف ها، سیم پیچ های عمومی و قطعات الکترومغناطیسی ساده ممکن است در این گروه قرار بگیرند؛ البته انتخاب نهایی به طراحی هر قطعه وابسته است.
در تولید انبوه، هزینه هر قطعه سالم و میزان توقف خط اهمیت زیادی دارد. اگر روش رندوم بتواند بدون افت کیفیت، زمان تنظیم و هزینه تجهیزات را کاهش دهد، می تواند گزینه اقتصادی مناسبی باشد. در مقابل، اگر توزیع نامنظم سیم باعث افزایش ابعاد، ضایعات یا دشواری کنترل کیفیت شود، صرفه جویی اولیه ممکن است از بین برود.
برای انتخاب سیم پیچی تراورس و رندوم در خطوط تولید انبوه، بهتر است سه موضوع بررسی شود: تعداد بوبین مورد نیاز در هر شیفت، میزان تنوع محصولات و تلرانس ابعادی مجاز. تولیدکنندگانی که مرتب بین چند مدل بوبین تغییر می کنند، باید زمان تعویض تنظیمات و سهولت راه اندازی مجدد را نیز در محاسبات خود وارد کنند.
برای سیم پیچی موتور کدام روش مناسب تر است؟
در کاربردهای موتور، انتخاب روش به نوع موتور و طراحی سیم پیچ بستگی دارد. سیم پیچ استاتور، سیم پیچ روتور و بوبین های کمکی ممکن است الزامات متفاوتی داشته باشند. عواملی مانند ضریب پرشدگی شیار، دفع حرارت، عایق بندی، استقامت مکانیکی و شکل مسیر سیم در انتخاب فرایند نقش دارند.
در بعضی بوبین های موتور، آرایش منظم برای کنترل ابعاد و جایگیری سیم اهمیت دارد. در برخی کاربردهای دیگر، روش های متفاوت سیم پیچی می توانند با رعایت مشخصات طراحی نتیجه قابل قبولی ایجاد کنند. بنابراین، مقایسه سیم پیچی تراورس و رندوم برای موتور باید با توجه به ساختار واقعی سیم پیچ انجام شود.
چک لیست انتخاب روش مناسب
پیش از خرید دستگاه یا تغییر فرایند تولید، به پرسش های زیر پاسخ دهید:
- آیا محصول به لایه بندی مشخص و آرایش منظم سیم نیاز دارد؟
- محدوده مجاز قطر و ارتفاع بوبین چقدر است؟
- قطر سیم و ضخامت عایق چه محدودیت هایی ایجاد می کنند؟
- ظرفیت تولید روزانه و تعداد مدل های محصول چقدر است؟
- هزینه هر بوبین سالم در هر روش چقدر خواهد بود؟
- آیا دستگاه مورد نظر قابلیت تنظیم برای محصولات آینده را دارد؟
- چه آزمون هایی برای تایید کیفیت محصول لازم است؟
پاسخ به این پرسش ها، انتخاب سیم پیچی تراورس و رندوم را از یک تصمیم سلیقه ای به یک فرایند فنی و اقتصادی تبدیل می کند.
آیا ترکیب دو روش امکان پذیر است؟
در برخی خطوط تولید، می توان از ماشین آلات یا تنظیمات متفاوت برای خانواده های مختلف محصول استفاده کرد. این موضوع به معنای ترکیب همزمان دو الگو روی یک بوبین نیست؛ بلکه ممکن است یک کارخانه برای بوبین های دقیق از دستگاه تراورس و برای محصولات عمومی از دستگاه رندوم استفاده کند.
اگر تنوع سفارش ها زیاد است، بررسی انعطاف پذیری تجهیزات و امکان تغییر تنظیمات اهمیت دارد. انتخاب سیم پیچی تراورس و رندوم در قالب یک برنامه تولید مشترک می تواند به استفاده بهتر از ظرفیت ماشین آلات کمک کند، به شرط آنکه مشخصات هر محصول به صورت جداگانه کنترل شود.
چه زمانی باید دستگاه را ارتقا داد؟
اگر خط تولید با مشکلاتی مانند نوسان ابعاد، آسیب دیدن عایق، ضایعات بالا یا ناتوانی در رسیدن به ظرفیت مورد نیاز مواجه است، باید فرایند و دستگاه بررسی شوند. گاهی اصلاح کشش سیم یا تنظیمات هدایتگر کافی است و نیازی به تعویض کامل دستگاه وجود ندارد.
در موارد دیگر، تغییر طراحی بوبین یا استفاده از ماشین دقیق تر می تواند راهکار مناسب تری باشد. مقایسه سیم پیچی تراورس و رندوم در این مرحله باید بر اساس داده های واقعی تولید، گزارش خرابی ها و هزینه نگهداری انجام شود.
بیشتر بخوانید؛ چرا موتور بعد از سیم‌پیچی قدرت ندارد؟
جمع بندی؛ چگونه روش مناسب پروژه خود را انتخاب کنیم؟
برای انتخاب میان دو روش، ابتدا نیازهای محصول را مشخص کنید و سپس دقت مورد نیاز، تراکم سیم، سرعت تولید، هزینه تجهیزات و الزامات کنترل کیفیت را کنار هم قرار دهید. سیم پیچی تراورس زمانی ارزشمند است که کنترل مسیر سیم، نظم لایه ها و تکرارپذیری ابعاد اهمیت داشته باشد. سیم پیچی رندوم نیز در کاربردهایی که آرایش کاملا منظم ضرورت ندارد، می تواند گزینه ای ساده و اقتصادی باشد.
در نهایت، هیچ روشی برای همه بوبین ها بهترین انتخاب نیست. برای تصمیم گیری درباره سیم پیچی تراورس و رندوم، مشخصات فنی محصول را بررسی کنید، نمونه آزمایشی بسازید و هزینه هر قطعه سالم را بسنجید. همچنین، در کاربردهای موتور و ترانس باید الزامات عایقی، حرارتی و الکتریکی در اولویت قرار گیرند. بهترین انتخاب، روشی است که در کنار هزینه منطقی، کیفیت پایدار و عملکرد مورد انتظار را تامین کند.
سوالات متداول
۱. تفاوت اصلی سیم پیچی تراورس و رندوم چیست؟
تفاوت اصلی در نحوه قرارگیری سیم روی بوبین است. در روش تراورس، هدایت سیم در عرض بوبین کنترل می شود تا آرایش منظم تری ایجاد شود؛ اما در روش رندوم، سیم ها بدون الگوی هندسی کاملا ثابت قرار می گیرند.
۲. آیا سیم پیچی تراورس همیشه تراکم بیشتری ایجاد می کند؟
خیر. تراکم به قطر سیم، ضخامت عایق، گام سیم پیچی، ابعاد بوبین و محدودیت های طراحی بستگی دارد. روش تراورس کنترل بیشتری بر آرایش سیم فراهم می کند، اما نتیجه باید در عمل اندازه گیری شود.
۳. برای تولید انبوه بوبین کدام روش مناسب تر است؟
این موضوع به طراحی محصول و ظرفیت مورد نیاز بستگی دارد. روش رندوم ممکن است برای بعضی محصولات عمومی اقتصادی باشد، در حالی که تراورس می تواند برای تولیدات نیازمند کنترل ابعادی بیشتر مناسب باشد.
۴. آیا روش سیم پیچی بر کیفیت موتور تاثیر می گذارد؟
بله، نحوه قرارگیری سیم می تواند بر ابعاد سیم پیچ، ضریب پرشدگی، عایق بندی و شرایط حرارتی اثر بگذارد. با این حال، کیفیت نهایی به طراحی الکتریکی، مواد اولیه و کنترل فرایند نیز وابسته است.
۵. هنگام خرید دستگاه سیم پیچ به چه نکاتی توجه کنیم؟
محدوده قطر سیم، ابعاد بوبین قابل پشتیبانی، کنترل کشش، دقت هدایت سیم، سرعت تولید، سهولت تنظیم، خدمات تعمیر و نگهداری و امکان تامین قطعات یدکی را بررسی کنید.
۶. چگونه هزینه واقعی دو روش را مقایسه کنیم؟
هزینه خرید دستگاه به تنهایی کافی نیست. هزینه اپراتور، مصرف سیم، ضایعات، تعمیرات، زمان تنظیم، توقف خط و هزینه کنترل کیفیت را محاسبه کنید و سپس هزینه تمام شده هر بوبین سالم را مقایسه کنید.
۷. آیا سیم پیچی رندوم برای ترانسفورماتور مناسب است؟
در بعضی طراحی ها ممکن است مناسب باشد، اما پاسخ قطعی به الزامات عایقی، ولتاژ، ابعاد و ساختار سیم پیچ وابسته است. روش انتخابی باید با مشخصات طراحی مطابقت داشته باشد و آزمون های لازم را پشت سر بگذارد.
