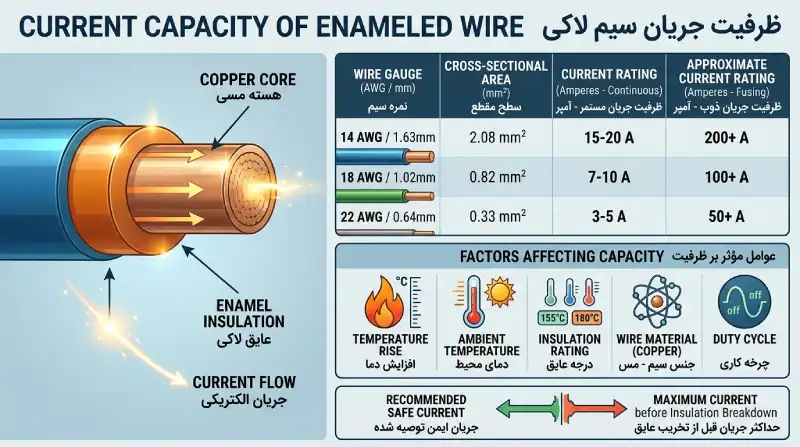

ظرفیت تحمل جریان یکی از مهم ترین مشخصات هنگام طراحی سیم پیچی موتور، ترانسفورماتور، سلف و سایر تجهیزات الکتریکی است. اگر قطر سیم به درستی انتخاب نشود، عبور جریان بیش از حد می تواند باعث افزایش دمای سیم، آسیب دیدن لاک عایق، کاهش عمر سیم پیچ و حتی سوختن تجهیزات شود. به همین دلیل، پیش از انتخاب سیم لاکی باید رابطه بین قطر هادی، جریان عبوری، مقاومت الکتریکی سیم و شرایط کاری بررسی شود.
ظرفیت جریان سیم لاکی به یک عدد ثابت برای تمام کاربردها محدود نمی شود. عواملی مانند جنس هادی، قطر سیم، نوع لاک، طول سیم، نحوه قرارگیری سیم ها، تهویه و روش خنک کاری روی جریان قابل تحمل تاثیر دارند. بنابراین نمی توان تنها با نگاه کردن به قطر سیم، یک جریان قطعی برای آن تعیین کرد.
در این مقاله ابتدا مفهوم جریان مجاز سیم را بررسی میکنیم، سپس تاثیر قطر سیم لاکی و چگالی جریان را توضیح می دهیم و در ادامه یک جدول آمپراژ سیم برای قطرهای پرکاربرد ارائه خواهیم کرد.
جریان مجاز سیم چیست؟
جریان مجاز سیم، بیشترین مقدار جریانی است که یک سیم می تواند در شرایط مشخص و برای مدت موردنظر عبور دهد، بدون اینکه دمای آن از محدوده قابل قبول بیشتر شود. این موضوع در سیم های لاکی اهمیت زیادی دارد، زیرا افزایش بیش از حد دما می تواند به عایق لاکی آسیب بزند.
در بسیاری از کاربردهای صنعتی، ظرفیت جریان سیم لاکی بر اساس چگالی جریان تعیین می شود. چگالی جریان بیان می کند چه مقدار جریان از واحد سطح مقطع هادی عبور می کند و معمولاً با واحد آمپر بر میلی متر مربع (A/mm²) بیان می شود.
برای مثال، اگر سیمی سطح مقطع ۱ میلی متر مربع داشته باشد و جریان ۳ آمپر از آن عبور کند، چگالی جریان برابر با ۳ A/mm² خواهد بود. اگر همین جریان از سیمی با سطح مقطع کوچک تر عبور کند، چگالی جریان افزایش یافته و تولید گرما نیز بیشتر می شود.
بنابراین هنگام تعیین ظرفیت جریان سیم لاکی باید علاوه بر قطر، شرایط واقعی استفاده از سیم را نیز در نظر گرفت.
قطر سیم لاکی چه تاثیری بر جریان دارد؟
قطر هادی مهم ترین پارامتر قابل اندازه گیری برای تعیین توانایی سیم در عبور جریان است. هرچه قطر سیم بیشتر باشد، سطح مقطع هادی نیز افزایش پیدا می کند و معمولاً امکان عبور جریان بالاتری فراهم می شود.
البته در سیم لاکی باید توجه داشت که قطر اعلام شده ممکن است به قطر مس یا قطر کلی سیم همراه با ضخامت عایق اشاره داشته باشد. در محاسبات الکتریکی، سطح مقطع بخش مسی اهمیت دارد، نه ضخامت لاک.
رابطه سطح مقطع دایره ای به شکل زیر است:
A = πd² / 4
در این رابطه، A سطح مقطع هادی و d قطر هادی است.
نکته مهم این است که افزایش قطر سیم، سطح مقطع را به صورت خطی افزایش نمی دهد. برای مثال، اگر قطر سیم دو برابر شود، سطح مقطع آن تقریباً چهار برابر خواهد شد. به همین دلیل افزایش نسبتاً کوچک در قطر می تواند تاثیر قابل توجهی بر ظرفیت جریان سیم لاکی داشته باشد.
در سیم پیچی های متراکم، مسئله دیگری نیز وجود دارد. افزایش قطر سیم باعث می شود فضای بیشتری از شیار یا هسته اشغال شود. بنابراین انتخاب سیم باید هم از نظر جریان و هم از نظر فضای قابل استفاده در سیم پیچ بررسی شود.
قطر مس و قطر کلی سیم
هنگام خرید یا انتخاب سیم لاکی، تفاوت بین قطر هادی و قطر خارجی سیم اهمیت زیادی دارد. ضخامت لاک به نوع سیم و کلاس حرارتی آن وابسته است و روی فضای اشغال شده در سیم پیچی تاثیر می گذارد.
در نتیجه اگر هدف محاسبه ظرفیت جریان سیم لاکی باشد، ابتدا باید قطر واقعی هادی مسی مشخص شود و سپس سطح مقطع آن محاسبه گردد.
جدول آمپراژ سیم لاکی بر اساس قطر
جدول زیر یک راهنمای تقریبی برای جریان قابل استفاده در سیم های مسی لاکی است. مقادیر ارائه شده برای درک اولیه و انتخاب مقدماتی مناسب هستند و برای طراحی نهایی موتور، ترانس یا تجهیزات حساس باید شرایط حرارتی و استاندارد مربوط به پروژه نیز بررسی شود.
| قطر تقریبی هادی مسی | سطح مقطع تقریبی | جریان پیشنهادی تقریبی* |
| ۰.۲۰ میلی متر | ۰.۰۳۱ mm² | ۰.۱ تا ۰.۲ آمپر |
| ۰.۳۰ میلی متر | ۰.۰۷۱ mm² | ۰.۲ تا ۰.۴ آمپر |
| ۰.۴۰ میلی متر | ۰.۱۲۶ mm² | ۰.۴ تا ۰.۷ آمپر |
| ۰.۵۰ میلی متر | ۰.۱۹۶ mm² | ۰.۶ تا ۱ آمپر |
| ۰.۶۰ میلی متر | ۰.۲۸۳ mm² | ۰.۸ تا ۱.۴ آمپر |
| ۰.۷۵ میلی متر | ۰.۴۴۲ mm² | ۱.۲ تا ۲ آمپر |
| ۱.۰۰ میلی متر | ۰.۷۸۵ mm² | ۲ تا ۳.۵ آمپر |
| ۱.۲۰ میلی متر | ۱.۱۳ mm² | ۲.۸ تا ۴.۵ آمپر |
| ۱.۵۰ میلی متر | ۱.۷۷ mm² | ۴ تا ۶ آمپر |
| ۱.۸۰ میلی متر | ۲.۵۵ mm² | ۵.۵ تا ۸ آمپر |
| ۲.۰۰ میلی متر | ۳.۱۴ mm² | ۷ تا ۱۰ آمپر |
| ۲.۵۰ میلی متر | ۴.۹۱ mm² | ۱۰ تا ۱۵ آمپر |
| ۳.۰۰ میلی متر | ۷.۰۷ mm² | ۱۴ تا ۲۰ آمپر |
| ۳.۵۰ میلی متر | ۹.۶۲ mm² | ۱۸ تا ۲۷ آمپر |
* مقادیر جدول تقریبی هستند و بر اساس شرایط نصب، دمای محیط، طول سیم، نوع سیم پیچی، تهویه و افزایش دمای مجاز می توانند تغییر کنند.
همان طور که جدول نشان می دهد، ظرفیت جریان سیم لاکی با افزایش سطح مقطع افزایش پیدا می کند، اما مقدار واقعی آن را نمی توان تنها با قطر تعیین کرد.
چگالی جریان و رابطه آن با ظرفیت سیم
چگالی جریان یکی از مهم ترین مفاهیم در طراحی سیم پیچ است. این پارامتر از تقسیم جریان بر سطح مقطع هادی به دست می آید:
J = I / A
در این رابطه، J چگالی جریان، I جریان عبوری و A سطح مقطع هادی است.
فرض کنید جریان ۵ آمپر از سیمی با سطح مقطع ۱.۵ میلی متر مربع عبور کند. چگالی جریان حدود ۳.۳ A/mm² خواهد بود. اگر همین جریان را از سیمی با سطح مقطع ۰.۷۵ میلی متر مربع عبور دهیم، چگالی جریان به حدود ۶.۷ A/mm² می رسد.
افزایش چگالی جریان معمولاً به معنای افزایش تلفات و حرارت است. به همین دلیل در طراحی حرفه ای، ظرفیت جریان سیم لاکی باید با توجه به چگالی جریان مجاز انتخاب شود.
چگالی جریان مناسب چقدر است؟
یک مقدار واحد و همیشگی برای تمام سیم پیچ ها وجود ندارد. در برخی کاربردها ممکن است چگالی جریان پایین تر انتخاب شود تا افزایش دما کنترل شود، در حالی که در برخی سیم پیچ های کوچک با شرایط خنک کاری مناسب، مقدار بالاتری قابل استفاده باشد.
بنابراین استفاده از یک عدد ثابت برای تمام موتورها و ترانس ها می تواند منجر به انتخاب اشتباه شود.
افزایش دمای سیم چه اهمیتی دارد؟
وقتی جریان از سیم عبور می کند، به دلیل مقاومت الکتریکی هادی، بخشی از انرژی الکتریکی به گرما تبدیل می شود. این تلفات معمولاً با رابطه P = I²R بیان می شود.
به همین دلیل افزایش جریان می تواند تلفات حرارتی را به شدت افزایش دهد. برای نمونه، اگر جریان دو برابر شود، تلفات اهمی در شرایط ثابت تقریباً چهار برابر خواهد شد.
این موضوع مستقیماً روی ظرفیت جریان سیم لاکی تاثیر می گذارد. اگر سیم برای مدت طولانی با جریان بالا کار کند، دمای هادی و لاک افزایش پیدا می کند. افزایش دمای بیش از حد می تواند باعث پیر شدن سریع تر عایق و کاهش عمر سیم پیچ شود.
کلاس حرارتی لاک
سیم های لاکی در کلاس های حرارتی مختلف تولید می شوند و هر کلاس محدوده دمایی مشخصی دارد. انتخاب سیم مناسب فقط به جریان وابسته نیست؛ بلکه باید دمای کاری، دمای محیط و شرایط خنک کاری نیز در نظر گرفته شود.
در یک موتور بسته که تهویه محدودی دارد، ممکن است جریان مجاز یک سیم کمتر از همان سیم در یک ساختار باز و دارای تهویه مناسب باشد.
بیشتر بخوانید؛ چگونه سیم لاکی مناسب دمای کاری را انتخاب کنیم؟
انتخاب سیم بر اساس جریان
برای انتخاب سیم مناسب ابتدا باید جریان کاری مشخص شود. سپس باید سطح مقطع مورد نیاز بر اساس چگالی جریان مجاز محاسبه شود.
به صورت ساده می توان از رابطه زیر استفاده کرد:
A = I / J
اگر جریان مورد نیاز ۱۰ آمپر باشد و چگالی جریان طراحی ۴ A/mm² در نظر گرفته شود، سطح مقطع موردنیاز حدود ۲.۵ میلی متر مربع خواهد بود.
پس از تعیین سطح مقطع، می توان نزدیک ترین قطر استاندارد را انتخاب کرد. در مرحله بعد باید بررسی شود که سیم انتخاب شده در فضای شیار یا هسته جا می گیرد یا خیر.
این روش به تعیین اولیه ظرفیت جریان سیم لاکی کمک می کند، اما برای طراحی نهایی باید محاسبات حرارتی و الکتریکی دقیق تر انجام شود.
انتخاب سیم برای جریان های بالا
برای جریان های بالا همیشه افزایش قطر تنها راه حل نیست. در بعضی سیم پیچی ها استفاده از چند سیم موازی می تواند گزینه مناسب تری باشد. این روش به خصوص زمانی اهمیت دارد که یک سیم ضخیم فضای زیادی اشغال کند یا خم کردن آن دشوار باشد.
در این شرایط، مجموع سطح مقطع سیم های موازی باید با جریان مورد نیاز هماهنگ باشد و نحوه توزیع جریان میان سیم ها نیز بررسی شود.
مقاومت الکتریکی سیم
مقاومت الکتریکی سیم به جنس هادی، طول و سطح مقطع آن وابسته است. برای سیم مسی می توان به صورت کلی از رابطه زیر استفاده کرد:
R = ρL / A
در این رابطه، R مقاومت، ρ مقاومت ویژه ماده، L طول سیم و A سطح مقطع آن است.
با افزایش طول سیم، مقاومت افزایش پیدا می کند و با افزایش سطح مقطع، مقاومت کاهش می یابد. بنابراین در یک سیم پیچ با تعداد دور زیاد، طول کلی سیم می تواند قابل توجه باشد.
مقاومت بیشتر باعث افزایش تلفات اهمی می شود و این مسئله هنگام محاسبه ظرفیت جریان سیم لاکی اهمیت زیادی دارد.
همچنین مقاومت مس با افزایش دما بیشتر می شود. در نتیجه ممکن است سیم پیچ پس از گرم شدن مقاومت بیشتری نسبت به حالت سرد داشته باشد و تلفات آن نیز افزایش پیدا کند.
چرا طول سیم در انتخاب مهم است؟
دو سیم با قطر یکسان ممکن است به دلیل تفاوت طول، رفتار یکسانی نداشته باشند. در یک سیم پیچ بزرگ، طول چند ده یا حتی چند صد متر سیم می تواند مقاومت قابل توجهی ایجاد کند.
به همین دلیل برای طراحی دقیق باید طول سیم، تعداد دور، قطر هادی و دمای کاری هم زمان بررسی شوند.
سیم پیچی موتور و ترانس
در سیم پیچی موتور و ترانس، انتخاب قطر سیم یکی از مراحل کلیدی طراحی است. در موتور، سیم باید جریان مورد نیاز سیم پیچ را تحمل کند و در عین حال در شیار استاتور جای بگیرد.
در ترانسفورماتور نیز جریان سمت اولیه و ثانویه با توجه به توان، ولتاژ و تعداد دور تعیین می شود. سیم پیچ سمت جریان بالاتر معمولاً به سطح مقطع هادی بیشتری نیاز دارد.
در این کاربردها، ظرفیت جریان سیم لاکی باید همراه با عواملی مانند ضریب پرشدگی شیار، کلاس حرارتی، روش خنک کاری و مدت زمان کارکرد بررسی شود.
سیم لاکی در موتورهای الکتریکی
در موتورهای الکتریکی، افزایش بیش از حد جریان می تواند دمای سیم پیچ را بالا ببرد. اگر گرما به خوبی دفع نشود، لاک عایق تحت تنش حرارتی قرار می گیرد و عمر موتور کاهش می یابد.
بنابراین انتخاب قطر سیم باید از مرحله طراحی موتور با توان و جریان نامی هماهنگ باشد.
سیم لاکی در ترانسفورماتورها
در ترانس ها نیز قطر سیم باید متناسب با جریان سیم پیچ انتخاب شود. استفاده از سیم بسیار نازک می تواند تلفات مسی و افزایش دما را بالا ببرد، در حالی که سیم بیش از حد ضخیم ممکن است فضای مورد نیاز برای تعداد دورها را تأمین نکند.
به همین دلیل طراحی ترانس یک مسئله چند عاملی است و صرفاً نمی توان بر اساس یک جدول آمپراژ سیم تصمیم گرفت.
چه عواملی ظرفیت جریان سیم لاکی را تغییر می دهند؟
عوامل مختلفی می توانند جریان قابل تحمل سیم را تغییر دهند، از جمله:
قطر واقعی هادی مسی
سطح مقطع سیم
جنس هادی
طول سیم
دمای محیط
کلاس حرارتی عایق
نحوه قرارگیری سیم ها
تراکم سیم پیچی
وجود یا نبود تهویه
نوع خنک کاری
مدت زمان عبور جریان
فرکانس کاری در برخی کاربردهای AC
تعداد سیم های موازی
به همین دلیل ظرفیت جریان سیم لاکی در یک کاربرد صنعتی ممکن است با مقدار به دست آمده از یک جدول عمومی تفاوت داشته باشد.
آیا می توان فقط بر اساس جدول آمپراژ سیم، سیم را انتخاب کرد؟
جدول برای انتخاب اولیه بسیار مفید است، اما برای طراحی نهایی کافی نیست. اگر قرار است سیم در یک موتور، ترانس یا دستگاه صنعتی استفاده شود، باید شرایط واقعی کار نیز بررسی شود.
برای مثال، ممکن است یک سیم طبق جدول توانایی عبور جریان مشخصی را داشته باشد، اما اگر تعداد زیادی از سیم ها در یک شیار بسیار فشرده قرار گرفته باشند، دفع حرارت دشوار شود و جریان عملی مجاز کاهش پیدا کند.
بنابراین بهتر است جدول آمپراژ را به عنوان نقطه شروع در نظر بگیرید، نه یک مقدار قطعی برای همه شرایط.
جمع بندی
ظرفیت جریان سیم لاکی به قطر هادی، سطح مقطع، چگالی جریان، دمای کاری و شرایط خنک کاری وابسته است. هرچه سطح مقطع سیم بیشتر باشد، معمولاً امکان عبور جریان بالاتری وجود دارد، اما انتخاب سیم مناسب تنها با نگاه کردن به قطر انجام نمی شود.
برای انتخاب صحیح ابتدا جریان مورد نیاز را مشخص کنید، سپس چگالی جریان مناسب را تعیین کرده و سطح مقطع لازم را به دست آورید. بعد از آن باید قطر استاندارد سیم، فضای موجود در سیم پیچ، مقاومت الکتریکی سیم و افزایش دمای احتمالی بررسی شود.
در کاربردهایی مانند سیم پیچی موتور و ترانس، انتخاب نادرست می تواند موجب افزایش تلفات، داغ شدن سیم پیچ و کاهش عمر عایق شود. بنابراین جدول ارائه شده برای انتخاب اولیه مفید است، اما طراحی نهایی باید بر اساس شرایط واقعی پروژه و الزامات حرارتی انجام شود.
سوالات متداول
ظرفیت جریان سیم لاکی به چه عواملی بستگی دارد؟
ظرفیت جریان سیم لاکی به سطح مقطع هادی، جنس سیم، دمای محیط، کلاس حرارتی لاک، شرایط خنک کاری، طول سیم و نوع سیم پیچی بستگی دارد. بنابراین یک عدد ثابت برای همه شرایط وجود ندارد.
آیا قطر بیشتر همیشه به معنای جریان مجاز بیشتر است؟
در حالت کلی بله، زیرا با افزایش قطر، سطح مقطع هادی افزایش پیدا می کند. با این حال فضای موجود در سیم پیچ، روش خنک کاری و شرایط حرارتی نیز باید در نظر گرفته شود.
چگالی جریان چیست؟
چگالی جریان مقدار جریانی است که از واحد سطح مقطع هادی عبور می کند و معمولاً با واحد A/mm² بیان می شود. این پارامتر یکی از معیارهای مهم برای تعیین ظرفیت جریان سیم لاکی است.
آیا جدول آمپراژ سیم برای طراحی موتور کافی است؟
خیر. جدول آمپراژ یک راهنمای اولیه است. در موتور باید عواملی مانند جریان نامی، شرایط بار، فضای شیار، ضریب پرشدگی، تهویه و کلاس حرارتی سیم نیز بررسی شوند.
چرا سیم لاکی در اثر عبور جریان گرم می شود؟
به دلیل مقاومت الکتریکی هادی، بخشی از انرژی الکتریکی به گرما تبدیل می شود. هرچه جریان بیشتر باشد، تلفات اهمی نیز افزایش می یابد و در نتیجه دمای سیم بالاتر می رود.
آیا می توان برای افزایش جریان، چند سیم لاکی را موازی کرد؟
در بسیاری از طراحی ها استفاده از سیم های موازی امکان پذیر است. مجموع سطح مقطع این سیم ها می تواند برای تأمین جریان مورد نیاز استفاده شود، اما نحوه چیدمان، توزیع جریان و فضای سیم پیچی باید بررسی شود.
بهترین روش انتخاب سیم برای یک جریان مشخص چیست؟
ابتدا جریان کاری را مشخص کنید، سپس چگالی جریان مناسب را انتخاب کرده و سطح مقطع مورد نیاز را محاسبه کنید. پس از آن قطر استاندارد، مقاومت سیم، فضای موجود و شرایط حرارتی را بررسی کنید.
آیا دمای سیم روی ظرفیت جریان آن تأثیر دارد؟
بله. افزایش دما یکی از مهم ترین محدودیت ها در تعیین جریان مجاز است. اگر سیم بیش از حد گرم شود، عایق لاکی سریع تر فرسوده شده و عمر سیم پیچ کاهش پیدا می کند.
برای سیم پیچی ترانس چه نکته ای اهمیت بیشتری دارد؟
در ترانسفورماتور باید جریان هر سیم پیچ، تعداد دور، سطح مقطع هادی، فضای موجود، تلفات مسی و شرایط خنک کاری همزمان بررسی شود. استفاده از یک جدول عمومی به تنهایی برای طراحی دقیق ترانس کافی نیست.
