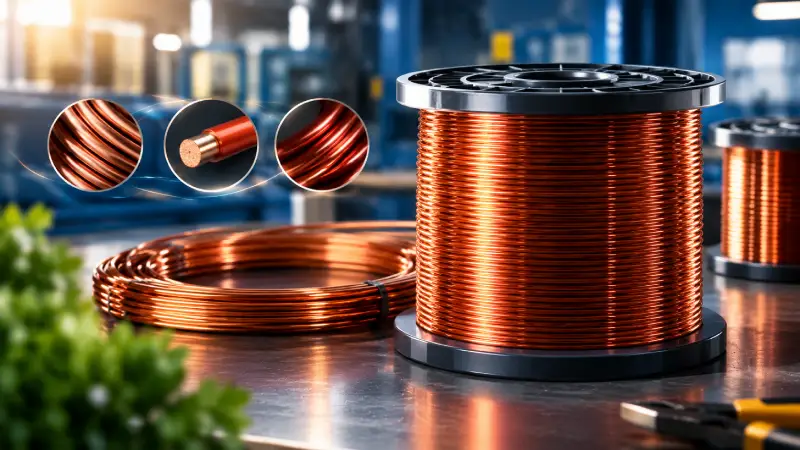

محاسبه متراژ سیم لاکی یکی از نیازهای روزمره کسانی است که با سیم پیچی موتور، ترانسفورماتور، بوبین و سلف سر و کار دارند. وقتی کلافی را می خرید یا از انبار برمی دارید، معمولا فقط وزن آن مشخص است، اما برای طراحی سیم پیچ باید بدانید دقیقا چند متر سیم در اختیار دارید. خوشبختانه اگر قطر هادی، جنس سیم و وزن خالص آن را بدانید، محاسبه متراژ سیم لاکی کاملا ممکن است و نیازی به باز کردن کلاف و اندازه گیری دستی ندارید.
در این راهنما قدم به قدم یاد می گیرید وزن سیم لاکی از چه عواملی تاثیر می گیرد، فرمول وزن سیم چگونه به دست می آید و چطور از روی وزن کلاف به طول سیم می رسید. در پایان هم جدول وزن سیم لاکی، یک مثال عملی و خطاهای رایج را مرور می کنیم تا محاسبه متراژ سیم لاکی برای شما ساده و قابل اعتماد شود.
وزن و متراژ سیم لاکی به چه عواملی بستگی دارد؟
قبل از رفتن سراغ فرمول ها باید بدانید چه متغیرهایی در نتیجه نهایی نقش دارند. اگر این عوامل را اشتباه بگیرید، بهترین فرمول هم جواب غلط می دهد. در محاسبه متراژ سیم لاکی سه عامل اصلی وجود دارد: قطر هادی، ضخامت لایه لاک و جنس فلز.
تاثیر قطر هادی بر وزن سیم
وزن سیم رابطه مستقیم با سطح مقطع دارد و سطح مقطع با مربع قطر بزرگ می شود. یعنی اگر قطر هادی را دو برابر کنید، وزن هر متر سیم چهار برابر می شود. برای مثال سیم ۰٫۸ میلی متر در هر متر حدود چهار برابر سیم ۰٫۴ میلی متر وزن دارد و در یک کلاف یک کیلوگرمی، متراژ آن حدود یک چهارم است. همین رابطه درجه دوم مهم ترین نکته در محاسبه متراژ سیم لاکی است و باید همیشه آن را در نظر داشته باشید. حتی اشتباه کوچکی مثل گرفتن قطر ۰٫۵۵ به جای ۰٫۵ میلی متر، حدود ۲۰ درصد خطا در طول ایجاد می کند.
تفاوت قطر هادی با قطر نهایی سیم لاکی
قطر هادی سیم لاکی همان قطر فلز بدون لاک است، اما روی بسته بندی یا در برخی کاتالوگ ها گاهی قطر نهایی همراه با لاک نوشته می شود. لایه لاک بسته به درجه آن چند صدم میلی متر به قطر اضافه می کند. برای محاسبه وزن باید از قطر هادی استفاده کنید، نه قطر کل. اگر قطر نهایی را در فرمول بگذارید، سطح مقطع فلز را بیشتر از مقدار واقعی فرض کرده اید و در محاسبه متراژ سیم لاکی عددی کمتر از طول واقعی به دست می آورید.
اگر فقط قطر نهایی را دارید، یک سر سیم را با تیغ یا کاغذ سنباده لاک زدایی کنید و قطر فلز را با میکرومتر اندازه بگیرید. وزن خود لاک معمولا فقط یکی دو درصد وزن کل سیم است، اما در سیم های بسیار نازک سهم آن بیشتر می شود و نباید نادیده گرفته شود.
تاثیر جنس هادی؛ مس یا آلومینیوم
وزن مخصوص مس حدود ۸٫۹۶ گرم بر سانتی متر مکعب و وزن مخصوص آلومینیوم حدود ۲٫۷ گرم بر سانتی متر مکعب است. یعنی مس تقریبا ۳٫۳ برابر آلومینیوم سنگین تر است. در نتیجه یک کلاف یک کیلوگرمی آلومینیومی با همان قطر، حدود سه برابر کلاف مسی طول دارد.
البته این به معنای برتری آلومینیوم نیست، چون مقاومت الکتریکی آن بیشتر است و برای عبور جریان یکسان باید قطر بزرگ تری انتخاب شود. پس مقایسه فقط بر اساس متراژ درست نیست. اما قبل از هر محاسبه متراژ سیم لاکی، حتما جنس سیم را از روی برچسب کلاف بررسی کنید، چون استفاده از وزن مخصوص اشتباه کل نتیجه را بی اعتبار می کند.
فرمول محاسبه وزن سیم لاکی
حالا به قلب موضوع میرسیم. فرمول وزن سیم بر پایه حجم و وزن مخصوص است: وزن برابر است با حجم ضربدر وزن مخصوص. حجم سیم گرد هم برابر است با سطح مقطع ضرب در طول. پس اولین کار، محاسبه سطح مقطع سیم است.
محاسبه سطح مقطع سیم گرد
سیم لاکی گرد است و سطح مقطع هادی آن یک دایره است:
A = π × d² ÷ ۴ ≈ ۰٫۷۸۵۴ × d²
در این فرمول d قطر هادی بر حسب میلی متر و A سطح مقطع بر حسب میلی متر مربع است. مثلا برای قطر ۰٫۵ میلی متر، سطح مقطع می شود ۰٫۷۸۵۴ × ۰٫۲۵ که تقریبا ۰٫۱۹۶ میلی متر مربع است. این عدد پایه هر محاسبه متراژ سیم لاکی است و اگر در همین مرحله اشتباه کنید، تمام مراحل بعدی تحت تاثیر قرار می گیرد.
محاسبه وزن سیم مسی بر اساس طول و قطر
برای سیم لاکی مسی، وزن بر حسب گرم از رابطه زیر به دست می آید:
W = ۷٫۰۳۷ × d² × L
در این رابطه W وزن بر حسب گرم، d قطر هادی بر حسب میلی متر و L طول بر حسب متر است. ضریب ۷٫۰۳۷ از ضرب ۰٫۷۸۵۴ در ۸٫۹۶ به دست آمده است و در واقع وزن یک متر سیم مسی به قطر یک میلی متر را نشان می دهد.
مثال: وزن ۱۰۰ متر سیم مسی ۰٫۵ میلی متر برابر است با ۷٫۰۳۷ × ۰٫۲۵ × ۱۰۰ که حدود ۱۷۶ گرم می شود. این همان وزن سیم مسی بدون لاک است و برای وزن سیم لاکی باید یکی دو درصد برای لاک اضافه کنید. با همین رابطه، محاسبه متراژ سیم لاکی هم به راحتی معکوس می شود، همان طور که در بخش بعد می بینید.
محاسبه وزن سیم آلومینیومی
برای آلومینیوم فقط ضریب عوض می شود. ضریب ۰٫۷۸۵۴ ضرب در ۲٫۷ می شود حدود ۲٫۱۲۱، پس:
W = ۲٫۱۲۱ × d² × L
برای مثال ۱۰۰ متر سیم آلومینیومی ۱ میلی متر حدود ۲۱۲ گرم وزن دارد، در حالی که همین طول از سیم مسی حدود ۷۰۴ گرم است. دقت کنید که اگر محاسبه متراژ سیم لاکی آلومینیومی را با ضریب مس انجام دهید، طول را بیش از سه برابر کمتر از مقدار واقعی به دست می آورید.
بیشتر بخوانید؛ سیم لاکی آلومینیومی در مقابل سیم لاکی مسی؛ کدام گزینه مقرون به صرفه تر است؟
فرمول محاسبه متراژ سیم لاکی از روی وزن کلاف
در عمل معمولا وزن را دارید و طول را می خواهید. کافی است فرمول وزن را برعکس کنید. به همین دلیل فرمول محاسبه متراژ سیم لاکی از روی وزن کلاف در واقع همان فرمول وزن است که طول در آن مجهول شده است. در ادامه دو نکته کلیدی را بررسی می کنیم: طول از وزن خالص هادی و تفاوت وزن خالص با وزن کل کلاف.
محاسبه طول سیم از وزن خالص هادی
برای سیم مسی، طول بر حسب متر برابر است با:
L = W ÷ (۷٫۰۳۷ × d²)
اگر وزن را به کیلوگرم داشته باشید، رابطه ساده تر می شود:
L = ۱۴۲٫۱ × W(kg) ÷ d²
برای آلومینیوم هم به جای ۱۴۲٫۱ عدد ۴۷۱٫۵ را قرار دهید. مثلا طول سیم مسی بر اساس وزن برای دو کیلوگرم سیم ۰٫۵ میلی متر می شود ۱۴۲٫۱ × ۲ ÷ ۰٫۲۵ که حدود ۱۱۳۷ متر است. این رابطه ساده ترین راه محاسبه متراژ سیم لاکی در کارگاه است و با یک ماشین حساب معمولی هم قابل انجام است.
تفاوت وزن خالص سیم و وزن کل کلاف
بزرگ ترین منبع خطا در محاسبه وزن کلاف سیم، استفاده از وزن کل به جای وزن خالص است. وزن کل شامل قرقره یا بوبین، کارتن یا نایلون و گاهی ورق محافظ است و فقط وزن سیم باید در فرمول قرار بگیرد. برای رسیدن به وزن خالص هادی مراحل زیر را انجام دهید:
۱. کلاف را با ترازو وزن کنید (وزن کل).
۲. وزن قرقره خالی را کم کنید. اگر خالی ندارید، از وزن اعلام شده روی برچسب استفاده کنید.
۳. حاصل را بر ۱ به علاوه سهم لاک تقسیم کنید. سهم لاک معمولا بین ۰٫۰۱ تا ۰٫۰۳ است.
عدد به دست آمده وزن خالص فلز است و آن را در فرمول محاسبه متراژ سیم لاکی قرار می دهید.
جدول وزن و متراژ سیم لاکی بر اساس قطر
جدول زیر برای سیم مسی بدون احتساب لاک محاسبه شده است و می توانید برای برآورد سریع از آن استفاده کنید. ستون آخر همان متراژ سیم لاکی یک کیلوگرمی است.
| قطر هادی (میلی متر) | سطح مقطع (میلی متر مربع) | وزن هر متر (گرم) | متراژ یک کیلوگرم (متر) |
| ۰٫۲۰ | ۰٫۰۳۱۴ | ۰٫۲۸۱ | ۳۵۵۲ |
| ۰٫۳۰ | ۰٫۰۷۰۷ | ۰٫۶۳۳ | ۱۵۷۹ |
| ۰٫۴۰ | ۰٫۱۲۵۷ | ۱٫۱۲۶ | ۸۸۸ |
| ۰٫۵۰ | ۰٫۱۹۶۳ | ۱٫۷۵۹ | ۵۶۸ |
| ۰٫۶۰ | ۰٫۲۸۲۷ | ۲٫۵۳۳ | ۳۹۵ |
| ۰٫۸۰ | ۰٫۵۰۲۷ | ۴٫۵۰۴ | ۲۲۲ |
| ۱٫۰۰ | ۰٫۷۸۵۴ | ۷٫۰۳۷ | ۱۴۲ |
برای سیم آلومینیومی کافی است متراژ هر ردیف را در ۳٫۳۲ ضرب کنید. نکته این است که این جدول فقط برآورد اولیه می دهد و برای دقت بالاتر باید سهم لاک و تلورانس قطر هم لحاظ شود. با این حال برای بسیاری از کارها، محاسبه متراژ سیم لاکی با همین جدول در چند ثانیه انجام می شود.
مثال عملی محاسبه متراژ یک کلاف سیم لاکی
فرض کنید کلافی از سیم لاکی مسی با قطر هادی ۰٫۵ میلی متر دارید که با قرقره ۵ کیلوگرم وزن دارد و قرقره خالی ۰٫۴ کیلوگرم است. می خواهیم محاسبه متراژ سیم لاکی را مرحله به مرحله انجام دهیم.
مرحله اول، وزن خالص سیم با لاک: ۵ منهای ۰٫۴ برابر است با ۴٫۶ کیلوگرم.
مرحله دوم، حذف وزن لاک: اگر سهم لاک را ۲ درصد فرض کنیم، ۴٫۶ ÷ ۱٫۰۲ تقریبا ۴٫۵۱ کیلوگرم وزن خالص مس است.
مرحله سوم، استفاده از فرمول: L = ۱۴۲٫۱ × ۴٫۵۱ ÷ ۰٫۲۵ که حدود ۲۵۶۳ متر می شود.
به این ترتیب کلاف شما حدود ۲۵۶۰ متر سیم دارد. اگر وزن کل را بدون کم کردن قرقره و لاک در فرمول می گذاشتید، عدد حدود ۲۸۴۰ متر می شد، یعنی بیش از ۱۰ درصد خطا. این مثال نشان می دهد دقت در محاسبه متراژ سیم لاکی بیشتر به آماده سازی ورودی ها بستگی دارد تا به خود فرمول.
خطاهای رایج در محاسبه وزن و طول سیم
حتی افراد با تجربه هم گاهی در محاسبه متراژ سیم لاکی دچار اشتباه می شوند. شایع ترین خطاها این ها هستند:
- استفاده از وزن کل کلاف به جای وزن خالص سیم
- جایگزین کردن قطر نهایی با قطر هادی
- استفاده از وزن مخصوص مس برای سیم آلومینیومی یا برعکس
- نادیده گرفتن وزن لاک در سیم های نازک
- اشتباه در واحدها، مثلا قرار دادن قطر بر حسب میکرون یا طول بر حسب سانتی متر
- اعتماد کامل به قطر اعلام شده بدون اندازه گیری با میکرومتر
یک راه ساده برای اطمینان این است که نتیجه را با جدول بالا مقایسه کنید. اگر متراژ یک کیلوگرمی شما با مقدار جدول فاصله زیادی داشت، ابتدا واحدها و جنس را بررسی کنید. چند ثانیه بررسی می تواند از خرید یا برش اشتباه جلوگیری کند و هر محاسبه متراژ سیم لاکی را قابل اتکا تر کند.
جمع بندی
محاسبه متراژ سیم لاکی در واقع چند مرحله ساده است: اندازه گیری دقیق قطر هادی، تشخیص جنس، محاسبه سطح مقطع، رسیدن به وزن خالص و قرار دادن آن در فرمول. با دانستن وزن مخصوص مس و آلومینیوم و استفاده از جدول وزن سیم لاکی می توانید در چند دقیقه طول هر کلاف را به دست آورید. مهم ترین نکته این است که وزن قرقره و لاک را از وزن کل کم کنید و از قطر هادی، نه قطر نهایی، استفاده کنید. اگر این نکات را رعایت کنید، محاسبه متراژ سیم لاکی با دقتی بسیار بالا انجام می شود و در برنامه ریزی سیم پیچی، خرید و انبارداری صرفه جویی قابل توجهی خواهید داشت.
سوالات متداول درباره وزن و متراژ سیم لاکی
برای محاسبه متراژ سیم لاکی به چه اطلاعاتی نیاز دارم؟
به سه اطلاعات نیاز دارید: قطر هادی بدون لاک، جنس سیم (مس یا آلومینیوم) و وزن خالص سیم بدون قرقره.
متراژ سیم لاکی یک کیلوگرمی با قطر ۰٫۵ میلی متر چقدر است؟
برای سیم مسی حدود ۵۶۸ متر است. برای سیم آلومینیومی همان قطر حدود ۱۸۸۰ متر می شود.
آیا وزن لاک در محاسبه متراژ سیم لاکی تاثیر دارد؟
بله، اما معمولا فقط یکی دو درصد وزن را شامل می شود. در سیم های نازک تر باید آن را در نظر بگیرید.
چرا نتیجه محاسبه من با متراژ روی برچسب کلاف متفاوت است؟
دلیل معمول آن استفاده از وزن کل به جای وزن خالص، اختلاف قطر واقعی با قطر اسمی یا تفاوت جنس است. ابتدا این سه مورد را بررسی کنید.
آیا می توان از همین فرمول ها برای سیم مربع یا تخت استفاده کرد؟
خیر، سطح مقطع سیم تخت به جای دایره، مستطیل است و باید از فرمول سطح مستطیل استفاده کنید. بعد از آن، روش محاسبه متراژ سیم لاکی مشابه است و فقط سطح مقطع عوض می شود.
