سایز سیم لاکی را چگونه بر اساس استاندارد AWG بخوانیم؟

یکی از پرسش های رایج در میان خریداران، تعمیرکاران و تولیدکنندگانی که با سیم پیچی موتورها، ترانسفورماتورها و انواع تجهیزات الکتریکی سروکار دارند، نحوه تشخیص و خواندن سایز سیم لاکی است. در بسیاری از کاتالوگ ها، فاکتورهای فروش و مشخصات فنی سیم های لاکی مسی، به جای ذکر مستقیم قطر سیم بر حسب میلی متر، از یک استاندارد بین المللی به نام AWG استفاده می شود که ممکن است برای بسیاری از کاربران گیج کننده باشد.

استاندارد AWG یکی از رایج ترین سیستم های اندازه گیری قطر سیم در جهان است که به ویژه در صنعت سیم و کابل، سیم پیچی موتورهای الکتریکی و تولید سیم لاکی کاربرد گسترده ای دارد. در این مقاله به طور کامل بررسی می کنیم که استاندارد AWG چیست، چگونه سایز سیم لاکی بر اساس این استاندارد مشخص می شود، و چگونه می توان به سادگی اعداد AWG را به واحد میلی متر تبدیل کرد. همچنین جدول کاملی از تناظر شماره AWG با قطر سیم ارائه خواهیم داد تا مرجعی کاربردی برای خرید و انتخاب سیم لاکی در اختیار داشته باشید.

استاندارد AWG چیست و چه کاربردی در سیم لاکی دارد؟

AWG مخفف عبارت American Wire Gauge است؛ سیستمی استاندارد که در آمریکای شمالی برای اندازه گیری قطر سیم های هادی، به ویژه سیم های مسی و آلومینیومی، توسعه یافته و امروزه به طور گسترده در سراسر جهان، از جمله در صنعت سیم لاکی، مورد استفاده قرار می گیرد.

در این استاندارد، هر سیم بر اساس یک عدد یا شماره مشخص (که به آن شماره سیم لاکی یا Gauge Number نیز گفته می شود) طبقه بندی می شود. نکته جالب توجه در استاندارد AWG این است که رابطه میان شماره AWG و قطر سیم، برخلاف تصور اولیه، معکوس است؛ یعنی هرچه عدد AWG بزرگ تر باشد، قطر سیم کوچک تر است و برعکس، هرچه عدد AWG کوچک تر باشد، قطر سیم بزرگ تر خواهد بود.

این استاندارد در صنعت سیم لاکی از اهمیت ویژه ای برخوردار است، چرا که بسیاری از تولیدکنندگان و فروشندگان سیم مسی لاکی، مشخصات محصولات خود را بر اساس شماره AWG ارائه می دهند، نه صرفاً بر حسب میلی متر. این موضوع به ویژه برای خریدارانی که با این استاندارد آشنایی ندارند، می تواند در انتخاب سایز درست سیم برای پروژه سیم پیچی مشکل ساز شود.

استفاده از استاندارد AWG در صنعت سیم لاکی مزایای متعددی دارد؛ از جمله ایجاد یکپارچگی و زبان مشترک بین تولیدکنندگان و مصرف کنندگان در سراسر جهان، امکان مقایسه دقیق تر محصولات مختلف و سهولت در سفارش گذاری سیم برای پروژه های صنعتی بین المللی.

سایز سیم لاکی در استاندارد AWG چگونه مشخص می شود؟

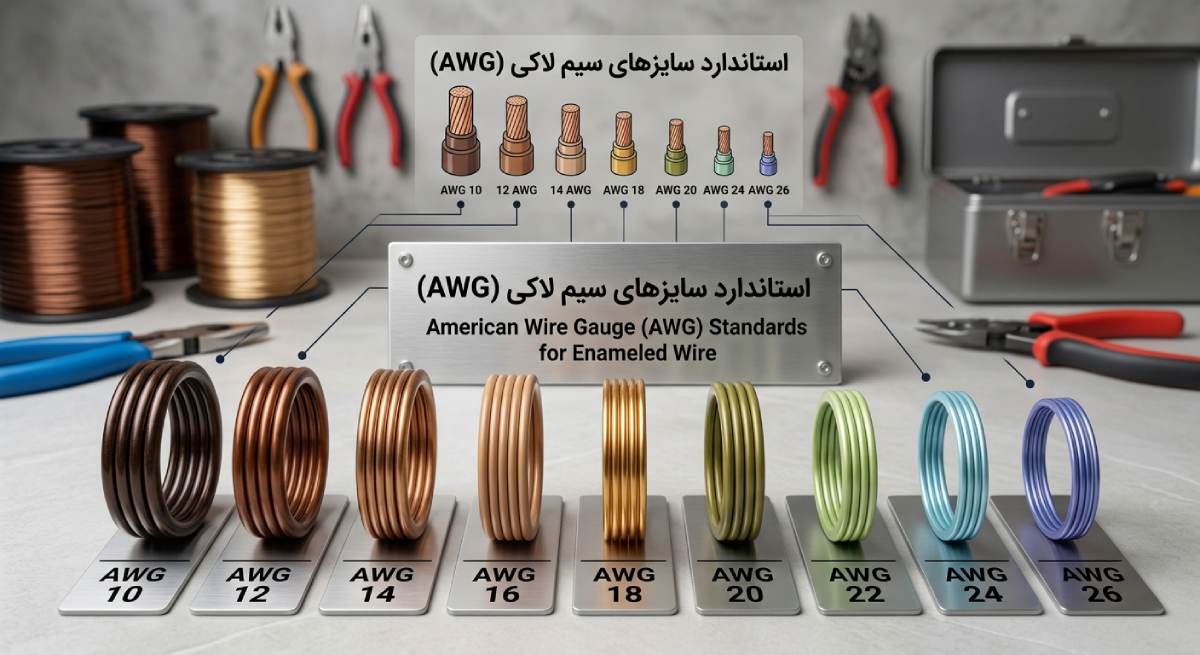

در استاندارد AWG، سایزها معمولاً با اعدادی از ۰۰۰۰ (که به آن 4/0 نیز گفته می شود و ضخیم ترین سیم در این استاندارد محسوب می شود) تا اعداد بالای ۴۰ (که نازک ترین سیم ها را نشان می دهند) طبقه بندی می شوند. در صنعت سیم لاکی که عمدتاً برای سیم پیچی موتورها، ترانسفورماتورها و بوبین های الکتریکی استفاده می شود، معمولاً سایزهایی در محدوده AWG 8 تا AWG 40 پرکاربردتر هستند، هرچند بسته به نوع کاربرد ممکن است از سیم های ضخیم تر یا نازک تر نیز استفاده شود.

نکته مهمی که باید به آن توجه داشت این است که استاندارد AWG به صورت لگاریتمی طراحی شده است؛ یعنی نسبت قطر میان دو شماره متوالی AWG ثابت است. به طور مشخص، با هر کاهش ۳ واحد در شماره AWG، سطح مقطع سیم تقریباً دو برابر می شود. این ویژگی ریاضی باعث می شود که در محاسبات مهندسی، تبدیل و مقایسه سایزهای مختلف سیم به راحتی و با دقت بالا انجام شود.

در برچسب گذاری و بسته بندی سیم های لاکی، معمولاً شماره AWG به همراه واحدهای دیگری مانند قطر بر حسب میلی متر یا اینچ نیز درج می شود تا کاربران بتوانند بر اساس نیاز خود، از هر دو سیستم اندازه گیری استفاده کنند.

رابطه AWG با قطر سیم چیست؟

همان طور که اشاره شد، رابطه میان شماره AWG و قطر سیم لاکی، رابطه ای معکوس و لگاریتمی است. این رابطه از یک فرمول ریاضی مشخص پیروی می کند که بر اساس آن، قطر سیم برای هر شماره AWG با دقت بالا قابل محاسبه است.

فرمول کلی محاسبه قطر سیم بر اساس شماره AWG به شکل زیر است:

قطر سیم (بر حسب اینچ) = 0.005 × 92^((36-AWG)/39)

این فرمول اگرچه در نگاه اول پیچیده به نظر می رسد، اما نشان می دهد که چرا با هر افزایش عدد AWG، قطر سیم به طور نمایی کاهش می یابد. برای مثال، سیمی با شماره AWG 10 دارای قطری بسیار بیشتر از سیمی با شماره AWG 30 است.

در عمل، برای اکثر کاربران و خریداران سیم لاکی، نیازی به محاسبه دستی این فرمول نیست، چرا که جداول استاندارد و از پیش محاسبه شده ای برای تبدیل شماره AWG به قطر سیم بر حسب میلی متر یا اینچ در دسترس است که در بخش بعدی این مقاله به آن خواهیم پرداخت.

نکته کاربردی دیگری که باید بدانید این است که در برخی مناطق و کشورها، به جای استاندارد AWG از سیستم های دیگری مانند SWG (British Standard Wire Gauge) یا اندازه گیری مستقیم بر حسب میلی متر استفاده می شود. بنابراین هنگام خرید سیم لاکی از منابع بین المللی، همیشه باید مطمئن شوید که استاندارد مورد استفاده در مشخصات فنی محصول، دقیقاً همان استانداردی است که مورد نیاز پروژه شماست.

جدول سایز و قطر سیم لاکی بر اساس AWG

برای سهولت در انتخاب و خرید سیم لاکی، جدول زیر تناظر میان شماره های رایج AWG و قطر تقریبی سیم بر حسب میلی متر را نشان می دهد. این جدول به عنوان یک مرجع سریع می تواند در تشخیص سایز سیم لاکی مورد نیاز شما بسیار کاربردی باشد.



قطر تقریبی (میلی‌متر)	شماره AWG
2.588	10
2.053	12
1.628	14
1.291	16
1.024	18
0.812	20
0.644	22
0.511	24
0.405	26
0.321	28
0.255	30
0.202	32
0.160	34
0.127	36
0.101	38
0.080	40





با نگاهی به این جدول به وضوح می بینیم که با افزایش شماره AWG، قطر سیم به طور پیوسته کاهش می یابد. برای مثال، سیمی با شماره AWG 18 که در بسیاری از کاربردهای سیم پیچی موتورهای کوچک استفاده می شود، قطری در حدود ۱ میلی متر دارد، در حالی که سیمی با شماره AWG 36 که در کاربردهای ظریف تر مانند سیم پیچی ترانسفورماتورهای کوچک یا مدارهای حساس الکترونیکی به کار می رود، قطری در حدود ۰.۱۲۷ میلی متر خواهد داشت.

لازم به ذکر است که مقادیر ارائه شده در این جدول مربوط به قطر هادی مسی خالص است و ضخامت لاک عایق روی سیم را در نظر نمی گیرد، موضوعی که در بخش های بعدی این مقاله به تفصیل بررسی خواهیم کرد.

چگونه AWG را به میلی متر تبدیل کنیم؟

برای کاربرانی که نیاز به تبدیل دقیق تر یا محاسبه سایزهایی دارند که در جدول بالا ذکر نشده است، چند روش ساده برای تبدیل AWG به میلی متر وجود دارد.

استفاده از فرمول ریاضی: همان طور که پیش تر اشاره شد، فرمول اصلی محاسبه قطر سیم بر اساس شماره AWG، فرمولی نمایی است. با جایگذاری عدد AWG مورد نظر در این فرمول، می توان قطر دقیق سیم را بر حسب اینچ به دست آورد و سپس با ضرب در عدد ۲۵.۴، آن را به میلی متر تبدیل کرد.

استفاده از جداول مرجع کامل: برای اکثر کاربردهای عملی، استفاده از جداول استاندارد و کامل AWG که تمام شماره ها از 0000 تا 44 را پوشش می دهند، ساده ترین و سریع ترین روش است. این جداول معمولاً در کاتالوگ تولیدکنندگان سیم لاکی و منابع فنی معتبر در دسترس هستند.

استفاده از ابزارهای آنلاین محاسبه گر: امروزه ابزارهای آنلاین متعددی وجود دارند که با وارد کردن شماره AWG، بلافاصله قطر معادل آن را بر حسب میلی متر یا اینچ نمایش می دهند. این روش برای کاربرانی که نیاز به تبدیل سریع و بدون محاسبات دستی دارند، بسیار کاربردی است.

تقریب ذهنی بر اساس قاعده کلی: همان طور که اشاره شد، با هر کاهش ۳ واحد در شماره AWG، سطح مقطع سیم تقریباً دو برابر می شود. این قاعده کلی می تواند به کاربران با تجربه کمک کند تا بدون نیاز به جدول یا محاسبه گر، تخمین نسبتاً دقیقی از تغییرات قطر سیم داشته باشند.

تفاوت قطر هادی و قطر نهایی سیم لاکی

یکی از نکات مهمی که بسیاری از خریداران هنگام تفسیر جداول AWG نادیده می گیرند، تفاوت میان قطر هادی مسی (بدون عایق) و قطر نهایی سیم لاکی (شامل لایه عایق) است.

جداول استاندارد AWG که در بخش قبل ارائه شد، معمولاً قطر خالص هادی مسی را نشان می دهند، یعنی قطر سیم مسی پیش از اعمال پوشش لاک عایق. اما در عمل، سیم لاکی نهایی که برای سیم پیچی استفاده می شود، دارای یک یا چند لایه پوشش عایق (لاک) است که ضخامت آن بسته به کلاس حرارتی و نوع لاک مورد استفاده، معمولاً بین چند میکرون تا چند دهم میلی متر متغیر است.

این موضوع از این جهت اهمیت دارد که در طراحی بوبین ها و محاسبه فضای موردنیاز برای سیم پیچی، باید قطر نهایی سیم (شامل عایق) در نظر گرفته شود، نه صرفاً قطر هادی مسی. عدم توجه به این تفاوت می تواند منجر به محاسبات نادرست در تعداد دور سیم پیچی و در نتیجه بروز مشکلاتی مانند جا نشدن تعداد دور موردنیاز در فضای بوبین شود.

تولیدکنندگان معتبر سیم لاکی معمولاً در مشخصات فنی محصول، هر دو مقدار قطر هادی و قطر نهایی (با عایق) را به طور جداگانه ذکر می کنند تا از سردرگمی احتمالی خریداران جلوگیری شود. هنگام خرید سیم لاکی، توصیه می شود همیشه از فروشنده یا تولیدکننده بخواهید که هر دو مقدار را به طور شفاف اعلام کند.

چگونه سایز مناسب سیم لاکی را انتخاب کنیم؟

انتخاب سایز مناسب سیم لاکی برای هر پروژه، به عوامل متعددی بستگی دارد که در ادامه به مهم ترین آن ها اشاره می کنیم.

جریان عبوری از سیم: یکی از مهم ترین فاکتورها در انتخاب سایز سیم لاکی، میزان جریان الکتریکی است که قرار است از سیم عبور کند. سیم های با قطر بزرگ تر (شماره AWG کوچک تر) توانایی عبور جریان بیشتری را دارند، بدون اینکه دچار گرمای بیش از حد یا افت ولتاژ قابل توجه شوند.

فضای در دسترس در بوبین: در بسیاری از پروژه های سیم پیچی موتور یا ترانسفورماتور، فضای فیزیکی بوبین محدود است. در چنین شرایطی، انتخاب سیم با قطر مناسب که هم جریان مورد نیاز را تحمل کند و هم در فضای موجود جا شود، اهمیت زیادی دارد.

تعداد دور مورد نیاز سیم پیچی: بر اساس طراحی الکتریکی موتور یا ترانسفورماتور، تعداد دور مشخصی از سیم مورد نیاز است. سایز سیم باید طوری انتخاب شود که این تعداد دور در فضای بوبین جای بگیرد، بدون آنکه فشردگی بیش از حد باعث آسیب به عایق سیم شود.

کلاس حرارتی و شرایط محیطی: در محیط های با دمای بالا یا شرایط کاری سخت، علاوه بر سایز سیم، انتخاب کلاس حرارتی مناسب عایق نیز باید مورد توجه قرار گیرد تا از خرابی زودهنگام سیم جلوگیری شود.

مشورت با استاندارد یا نقشه فنی پروژه: در بسیاری از موارد، به ویژه در تعمیر موتورها و ترانسفورماتورها، بهترین روش برای انتخاب سایز صحیح، مراجعه به مشخصات فنی اصلی دستگاه یا مشورت با متخصصان سیم پیچی است تا از انطباق کامل سیم جدید با طراحی اصلی اطمینان حاصل شود.

همچنین بخوانید؛ بهترین برند های سیم لاکی در ایران و جهان

اشتباهات رایج در تشخیص سایز سیم لاکی

در فرآیند خرید و استفاده از سیم لاکی، برخی اشتباهات رایج وجود دارد که می تواند منجر به انتخاب نادرست سایز و بروز مشکلات فنی در پروژه شود.

اشتباه گرفتن جهت رابطه AWG با قطر: یکی از رایج ترین اشتباهات، تصور نادرست این است که عدد AWG بزرگ تر به معنای سیم ضخیم تر است، در حالی که رابطه این دو کاملاً معکوس است.

نادیده گرفتن ضخامت عایق: همانطور که پیش تر اشاره شد، بسیاری از خریداران تنها به قطر هادی مسی توجه می کنند و ضخامت لایه عایق را در محاسبات خود لحاظ نمی کنند، که این موضوع می تواند در محاسبه فضای بوبین مشکل ساز شود.

اشتباه در تبدیل واحدها: برخی کاربران هنگام تبدیل AWG به میلی متر یا برعکس، از جداول یا فرمول های نادرست استفاده می کنند که منجر به خطای محاسباتی و در نهایت خرید سایز اشتباه سیم می شود.

عدم توجه به تفاوت استانداردها: همان طور که اشاره شد، استانداردهای مختلفی مانند AWG، SWG و اندازه گیری مستقیم بر حسب میلی متر در بازار جهانی وجود دارد. مقایسه نادرست میان این استانداردها بدون تبدیل صحیح، می تواند باعث خرید سایز نامناسب سیم شود.

تکیه صرف بر تخمین چشمی: برخی افراد با تجربه ممکن است تلاش کنند سایز سیم را صرفاً با نگاه یا لمس تشخیص دهند، در حالی که این روش دقت کافی ندارد و برای پروژه های حساس، همواره باید از ابزارهای اندازه گیری دقیق مانند کولیس یا میکرومتر استفاده شود.

سوالات متداول

۱. استاندارد AWG مخفف چیست؟

 AWG مخفف عبارت American Wire Gauge است؛ سیستمی استاندارد برای اندازه گیری قطر سیم های هادی که به طور گسترده در صنعت سیم و کابل از جمله سیم لاکی استفاده می شود.

۲. آیا عدد بزرگ تر AWG به معنای سیم ضخیم تر است؟

خیر، رابطه میان شماره AWG و قطر سیم معکوس است؛ هرچه عدد AWG بزرگ تر باشد، قطر سیم کوچک تر خواهد بود.

۳. چگونه می توان AWG را به میلی متر تبدیل کرد؟

می توان از فرمول ریاضی استاندارد AWG، جداول مرجع کامل یا ابزارهای آنلاین محاسبه گر برای تبدیل دقیق شماره AWG به قطر بر حسب میلی متر استفاده کرد.

۴. آیا قطر ذکرشده در جدول AWG شامل ضخامت لاک عایق نیز می شود؟

 خیر، معمولاً جداول استاندارد AWG قطر خالص هادی مسی را نشان می دهند و ضخامت لایه عایق باید جداگانه به آن اضافه شود.

۵. برای سیم پیچی موتورهای کوچک معمولاً از چه سایز AWG استفاده می شود؟

بسته به توان و جریان موتور، معمولاً سایزهایی در محدوده AWG 18 تا AWG 30 برای موتورهای کوچک و متوسط رایج است، هرچند انتخاب دقیق باید بر اساس مشخصات فنی هر پروژه انجام شود.

۶. اگر استاندارد AWG را با SWG اشتباه بگیریم چه مشکلی پیش می آید؟

از آنجا که مقادیر قطر در استانداردهای AWG و SWG برای شماره های یکسان متفاوت است، اشتباه گرفتن این دو استاندارد می تواند منجر به خرید سیمی با قطر نادرست و بروز مشکلات جدی در سیم پیچی شود.

در نهایت، آشنایی دقیق با استاندارد AWG و نحوه خواندن سایز سیم لاکی بر اساس این سیستم، به شما کمک می کند تا با اطمینان بیشتری اقدام به خرید و استفاده از سیم مسی لاکی مناسب برای پروژه های سیم پیچی خود کنید و از بروز خطاهای پرهزینه ناشی از انتخاب نادرست سایز سیم جلوگیری نمایید.
