انتخاب صحیح سیم برای پمپ های شناور، یکی از مهم ترین مراحل نصب سیستم آبرسانی چاه های عمیق و نیمه عمیق است که تاثیر مستقیمی بر عملکرد، ایمنی و طول عمر موتور پمپ دارد. بسیاری از خرابی های زودهنگام موتورهای شناور، نه به دلیل ایراد در خود پمپ، بلکه به علت استفاده از سیم شناور نامناسب یا غیراستاندارد رخ می دهد. در این راهنما به طور کامل بررسی می کنیم که سیم شناور چیست، چه مشخصات فنی مهمی دارد و هنگام خرید سیم شناور باید به چه نکاتی توجه کرد.
سیم شناور چیست و چه کاربردی دارد؟

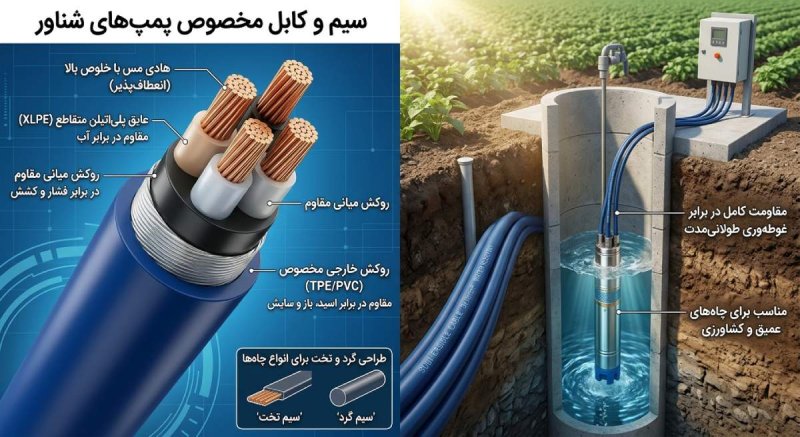

سیم شناور نوعی کابل برق تخصصی است که برای تغذیه الکتریکی موتورهای پمپ های شناور در چاه های آب طراحی شده است. این نوع سیم، برخلاف سیم های برق معمولی، باید بتواند در محیط کاملاً مرطوب و زیرآب، برای مدت طولانی بدون آسیب دیدگی عایق یا هادی، عملکرد مطمئنی داشته باشد.
کاربرد اصلی سیم شناور چاه آب انتقال جریان برق از منبع تغذیه (تابلو برق یا کنتاکتور) به موتور پمپی است که در عمق چاه، زیر سطح آب قرار دارد. به همین دلیل، این سیم باید علاوه بر هدایت جریان الکتریکی مناسب، در برابر رطوبت، فشار آب، خوردگی و کشش مکانیکی هنگام نصب و خارج کردن پمپ نیز مقاوم باشد.
سیم پمپ شناور معمولاً در طول های استاندارد و به صورت کلاف عرضه می شود و بر اساس توان موتور پمپ و عمق چاه، طول و سطح مقطع مناسب آن انتخاب می شود. این کابل در انواع تک فاز و سه فاز موجود است و باید متناسب با نوع موتور پمپ (تک فاز یا سه فاز) انتخاب شود.
سیم شناور چه تفاوتی با سیم برق معمولی دارد؟
بسیاری از افراد تصور می کنند می توان از سیم های برق معمولی خانگی یا صنعتی برای اتصال پمپ شناور استفاده کرد، اما این تصور اشتباه است و می تواند خسارات جدی به همراه داشته باشد. تفاوت های اصلی سیم موتور شناور با سیم برق معمولی عبارتند از:
مقاومت در برابر آب: سیم شناور باید به طور کامل ضد آب باشد و حتی در تماس مستقیم و طولانی مدت با آب چاه، دچار نفوذ رطوبت به داخل هادی نشود؛ در حالی که سیم های معمولی برای چنین شرایطی طراحی نشده اند.
جنس عایق مخصوص: عایق سیم شناور استاندارد از موادی مانند PVC مقاوم یا لاستیک مخصوص ساخته می شود که در برابر رطوبت دائمی و فشار آب مقاوم است.
انعطاف پذیری بالاتر: سیم شناور باید در حین نصب، از داخل لوله چاه عبور کند و قابلیت خم شدن بدون آسیب به هادی داخلی را داشته باشد.
مقاومت مکانیکی: این سیم باید وزن خود و کشش ناشی از نصب و برداشتن پمپ از عمق چاه را تحمل کند، ویژگی ای که در سیم های معمولی معمولاً کمتر مورد توجه قرار می گیرد.
استفاده از سیم برق معمولی به جای سیم شناور استاندارد، خطر نشتی جریان، اتصال کوتاه، خوردگی هادی و در نهایت سوختن موتور پمپ را به شدت افزایش می دهد.
مشخصات فنی مهم سیم شناور چیست؟
پیش از خرید، آشنایی با مشخصات فنی سیم شناور به انتخاب صحیح کمک شایانی می کند. مهم ترین مشخصاتی که باید هنگام بررسی یک سیم شناور به آن ها توجه کرد عبارتند از:
| توضیح | مشخصه |
| مس خالص (الکترولیتیک) با خلوص بالا | جنس هادی |
| از ۱ تا ۱۶ میلی متر مربع بسته به توان موتور | سطح مقطع |
| PVC مقاوم به آب یا لاستیک مخصوص | نوع عایق |
| تک رشته یا چند رشته (افشان) برای انعطاف بیشتر | تعداد رشته |
| معمولاً ۴۵۰/۷۵۰ ولت | ولتاژ کاری |
| سه کور (برای تک فاز) یا چهارکور (برای سه فاز) | تعداد کور |
| تحمل دمای کاری معمولاً تا ۷۰ درجه سانت گراد | مقاومت حرارتی |
توجه به این مشخصات، به ویژه جنس هادی و نوع عایق، در انتخاب یک سیم باکیفیت و بادوام نقش تعیین کننده ای دارد.
چگونه سطح مقطع مناسب سیم شناور را انتخاب کنیم؟
یکی از رایج ترین اشتباهات در نصب پمپ های شناور، انتخاب نادرست سطح مقطع سیم شناور است. سطح مقطع نامناسب می تواند باعث افت ولتاژ، گرم شدن بیش از حد سیم و در نهایت آسیب به موتور پمپ شود. برای انتخاب صحیح سطح مقطع، سه عامل اصلی باید در نظر گرفته شود:
جریان مصرفی پمپ
اولین و مهم ترین فاکتور در انتخاب سطح مقطع، میزان تحمل جریان سیم متناسب با آمپراژ موتور پمپ است. هر موتور پمپ شناور، بر اساس توان خود (که معمولاً بر حسب اسب بخار یا کیلووات بیان می شود)، جریان مشخصی مصرف می کند. این اطلاعات معمولاً روی پلاک مشخصات موتور درج شده است و باید مبنای اصلی انتخاب سطح مقطع سیم قرار گیرد.
طول مسیر سیم
هرچه عمق چاه و در نتیجه طول سیم مورد نیاز بیشتر باشد، احتمال افت ولتاژ در طول مسیر افزایش می یابد. به همین دلیل، برای چاه های عمیق تر، حتی اگر جریان مصرفی پمپ تغییر نکرده باشد، ممکن است لازم باشد از سطح مقطع بزرگ تری نسبت به حالت استاندارد استفاده شود تا افت ولتاژ در محدوده مجاز باقی بماند.
سطح مقطع هادی
با ترکیب دو عامل بالا (جریان مصرفی و طول مسیر)، می توان سطح مقطع نهایی را از جداول استاندارد انتخاب سیم که توسط سازندگان کابل یا مهندسین برق ارائه می شود، تعیین کرد. به طور کلی، برای پمپ های کوچک خانگی سطح مقطع ۱٫۵ تا ۲٫۵ میلی متر مربع، و برای پمپ های صنعتی و کشاورزی با توان بالاتر، سطح مقطع های ۴ میلی متر مربع به بالا مورد استفاده قرار می گیرد. توصیه می شود در صورت هرگونه تردید، از جدول فنی سازنده یا مشورت با متخصص برق استفاده شود.
جنس هادی چه تاثیری بر عملکرد سیم شناور دارد؟
هادی داخلی سیم شناور نقش اساسی در کیفیت انتقال جریان و دوام کلی کابل دارد. سیم مسی شناور به دلیل هدایت الکتریکی بالا، مقاومت پایین در برابر عبور جریان و مقاومت مناسب در برابر خوردگی، استاندارد اصلی صنعت محسوب می شود. مس با خلوص بالا (معمولاً بالای ۹۹.۹ درصد) کمترین افت انرژی را در طول مسیر ایجاد می کند و گرمای کمتری تولید می کند.
برخی تولیدکنندگان با هدف کاهش قیمت تمام شده، از هادی های آلومینیومی یا مس بازیافتی با خلوص پایین استفاده می کنند. این نوع هادی ها مقاومت الکتریکی بالاتری دارند، گرمای بیشتری تولید می کنند و در بلندمدت به دلیل اکسیداسیون سریع تر، دچار افت کیفیت و افزایش مقاومت می شوند. به همین دلیل، هنگام خرید باید حتماً از خلوص مس هادی اطمینان حاصل کرد.
همچنین ساختار هادی (تک رشته ای یا چند رشته ای) نیز اهمیت دارد. سیم های افشان (چند رشته ای) به دلیل انعطاف پذیری بیشتر، برای نصب در مسیرهای پیچ دار چاه مناسب تر هستند و کمتر در معرض شکستگی داخلی قرار می گیرند.

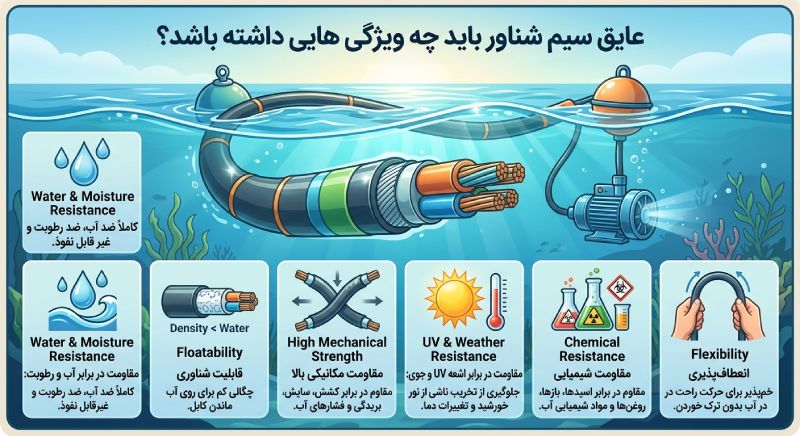

عایق سیم شناور باید چه ویژگی هایی داشته باشد؟
عایق سیم شناور یکی از حیاتی ترین بخش های این محصول است، زیرا مستقیماً در تماس دائمی با آب چاه قرار دارد. ویژگی های کلیدی که یک عایق باکیفیت باید داشته باشد عبارتند از:
ضدآب کامل: جلوگیری از نفوذ حتی مقادیر ناچیز رطوبت به داخل هادی مسی در طول زمان
مقاومت شیمیایی: تحمل در برابر مواد معدنی و شیمیایی موجود در آب چاه بدون تجزیه یا ترک خوردگی
مقاومت حرارتی: پایداری در دماهای متغیر، به ویژه در نزدیکی موتور پمپ که گرمای بیشتری تولید می کند
انعطاف پذیری: حفظ خاصیت ارتجاعی عایق حتی پس از سال ها قرارگیری در آب، بدون ترد و شکننده شدن
مقاومت الکتریکی بالا: جلوگیری از هرگونه نشتی جریان بین هادی و محیط بیرونی
عایق های بی کیفیت پس از مدتی در تماس با آب، دچار تورم، نرم شدگی یا ترک خوردگی می شوند که در نهایت منجر به نفوذ آب به هادی و بروز اتصالی خواهد شد. به همین دلیل توصیه می شود سیم هایی انتخاب شوند که استانداردهای مشخصی برای مقاومت آب و عایق بندی را رعایت کرده باشند.
عوامل موثر بر قیمت سیم شناور
قیمت سیم شناور در بازار بر اساس چندین عامل تعیین می شود و همین موضوع باعث می شود محدوده قیمتی محصولات مختلف تفاوت قابل توجهی داشته باشد:
جنس و خلوص هادی مسی: مس با خلوص بالا، قیمت بالاتری نسبت به مس بازیافتی یا آلیاژی دارد
سطح مقطع سیم: با افزایش سطح مقطع، میزان مس مصرفی و به تبع آن قیمت افزایش می یابد
نوع و ضخامت عایق: عایق های باکیفیت و ضخیم تر هزینه تولید بالاتری دارند
برند و اعتبار تولیدکننده: برندهای معتبر معمولاً به دلیل کنترل کیفیت دقیق تر، قیمت بالاتری دارند
نوسانات قیمت جهانی مس: از آنجا که مس ماده اولیه اصلی این محصول است، نوسانات بازار جهانی فلزات مستقیماً روی قیمت نهایی تاثیر می گذارد
طول کلاف و حجم خرید: خرید عمده معمولاً با قیمت واحد پایین تری همراه است
توصیه می شود هنگام مقایسه قیمت، صرفاً به عدد نهایی توجه نشود، بلکه مشخصات فنی و کیفیت محصول نیز در نظر گرفته شود، زیرا سیم ارزان قیمت با کیفیت پایین می تواند در بلندمدت هزینه های بسیار بیشتری (تعمیر یا تعویض موتور پمپ) به همراه داشته باشد.
هنگام خرید سیم شناور به چه نکاتی توجه کنیم؟
برای انتخاب سیم پمپ مناسب و اطمینان از یک خرید صحیح، رعایت نکات زیر توصیه می شود:
مشخصات فنی موتور پمپ (توان، جریان مصرفی، نوع تک فاز یا سه فاز) را پیش از خرید یادداشت کنید
عمق دقیق چاه را اندازه گیری کنید تا طول و سطح مقطع سیم به درستی محاسبه شود
از فروشندگان معتبر و دارای ضمانت کیفیت خرید کنید
به درج مشخصات فنی روی بدنه سیم (سطح مقطع، ولتاژ، استاندارد) توجه کنید
در صورت امکان، گواهی استاندارد یا آزمایش کیفیت محصول را از فروشنده درخواست کنید
از خرید سیم های بدون برند یا بدون مشخصات مشخص خودداری کنید، حتی اگر قیمت پایین تری داشته باشند
برای پروژه های صنعتی یا کشاورزی، مشورت با یک متخصص برق برای محاسبه دقیق سطح مقطع را در نظر بگیرید
چگونه سیم شناور استاندارد را تشخیص دهیم؟
تشخیص یک سیم شناور استاندارد از نمونه های تقلبی یا بی کیفیت، نیازمند توجه به چند نشانه کلیدی است:
درج مشخصات کامل روی سیم: سیم های استاندارد معمولاً سطح مقطع، ولتاژ کاری و نام برند را به صورت چاپی روی بدنه خود درج می کنند.
یکنواختی ضخامت عایق: در نمونه های استاندارد، ضخامت عایق در تمام طول سیم یکنواخت است و هیچ نقطه نازک یا آسیب دیده ای مشاهده نمی شود.
وزن متناسب با سطح مقطع اعلامی: سیم های تقلبی معمولاً برای کاهش هزینه، از هادی نازک تر با روکش ضخیم تر استفاده می کنند که وزن کلی کلاف را کاهش می دهد؛ مقایسه وزن با استانداردهای اعلامی می تواند راهنمای خوبی باشد.
رنگ و براقیت هادی مسی: مس خالص رنگی صورتی مایل به قرمز و براق دارد؛ مس بی کیفیت یا آلیاژی معمولاً کدر و تیره تر به نظر می رسد.
انعطاف پذیری مناسب: سیم استاندارد باید بدون شکنندگی، به راحتی خم شود و به حالت اولیه بازگردد.
خرید از منابع معتبر: اطمینان از خرید از فروشگاه ها یا نمایندگی های رسمی، بهترین راه برای کاهش ریسک خرید محصول تقلبی است.
سوالات متداول
۱. آیا می توان از سیم برق معمولی به جای سیم شناور استفاده کرد؟
خیر، سیم برق معمولی برای تحمل رطوبت دائمی و فشار آب طراحی نشده و استفاده از آن خطر اتصالی و آسیب به موتور پمپ را افزایش می دهد.
۲. برای یک پمپ خانگی معمولی چه سطح مقطعی مناسب است؟
بسته به توان موتور و عمق چاه، معمولاً سطح مقطع ۱٫۵ تا ۲٫۵ میلی متر مربع برای پمپ های خانگی کوچک کافی است، اما توصیه می شود بر اساس مشخصات دقیق پمپ محاسبه شود.
۳. چرا قیمت سیم شناور در برندهای مختلف تا این حد متفاوت است؟
تفاوت در خلوص هادی مسی، کیفیت و ضخامت عایق، استانداردهای تولید و اعتبار برند، از عوامل اصلی تفاوت قیمت محصولات مختلف در بازار است.
۴. آیا سیم شناور سه فاز با تک فاز تفاوت دارد؟
بله، سیم شناور سه فاز معمولاً چهار کور (سه فاز و یک ارت) دارد، در حالی که سیم تک فاز سه کور (فاز، نول و ارت) دارد.
۵. چند سال می توان از یک سیم شناور استاندارد استفاده کرد؟
سیم شناور با کیفیت با نصب صحیح، معمولاً بین ۱۰ تا ۲۰ سال عمر مفید دارد، اما این مدت به کیفیت آب چاه، شرایط نصب و کیفیت اولیه محصول بستگی دارد.
