سیم لاکی یکی از مهم ترین اجزای موتورهای الکتریکی، ترانسفورماتورها، بوبین ها و انواع تجهیزات الکترومغناطیسی است که کیفیت و مشخصات فنی آن، تاثیر مستقیمی بر طول عمر و عملکرد این تجهیزات دارد. انتخاب سیم لاکی بر اساس دما به ویژه در تجهیزاتی که به صورت مداوم تحت بار حرارتی قرار دارند، نقش مهمی در جلوگیری از خرابی زودهنگام عایق دارد. در این راهنما به طور کامل بررسی می کنیم که چگونه باید سیم لاکی مناسب را متناسب با دمای محیط کاری انتخاب کرد.
چرا دمای محیط در انتخاب سیم لاکی اهمیت دارد؟
دمای محیط کار یکی از عوامل کلیدی است که تاثیر مستقیمی بر عملکرد و طول عمر سیم لاکی دارد. سیم لاکی از یک هادی مسی (یا در برخی موارد آلومینیومی) پوشیده شده با لایه ای از عایق پلیمری تشکیل شده است. این عایق، وظیفه جلوگیری از اتصال کوتاه بین دورهای سیم پیچی و حفظ عملکرد الکتریکی صحیح موتور یا ترانسفورماتور را بر عهده دارد.
هر عایق پلیمری، دارای حد تحمل حرارتی مشخصی است که در صورت عبور دمای کاری از این حد، خواص فیزیکی و الکتریکی آن به تدریج تخریب می شود. این تخریب می تواند منجر به ترک خوردگی، پوسته پوسته شدن یا از بین رفتن کامل خاصیت عایق بندی شود که در نهایت خطر اتصال کوتاه و آسیب جدی به موتور یا دستگاه را به همراه خواهد داشت.
نکته مهم این است که دمای مؤثر بر سیم لاکی، تنها دمای محیط بیرونی نیست، بلکه باید دمای داخلی موتور یا دستگاه، ناشی از گرمای تولید شده توسط جریان الکتریکی عبوری، افت انرژی در هسته و اصطکاک مکانیکی (در موتورها) را نیز در نظر گرفت. این دمای کلی، که به آن دمای کاری نهایی سیم پیچی گفته می شود، معیار اصلی برای انتخاب کلاس حرارتی مناسب سیم لاکی است.در واقع، انتخاب سیم لاکی بر اساس دما باید با در نظر گرفتن مجموع دمای محیط و گرمای ایجاد شده در داخل سیمپیچی انجام شود.
انتخاب نادرست سیم لاکی، به ویژه در محیط های صنعتی با دمای بالا، می تواند منجر به کاهش شدید طول عمر موتور، افزایش احتمال خرابی زودهنگام و در نهایت هزینه های سنگین تعمیر یا تعویض تجهیزات شود.
کلاس حرارتی سیم لاکی چیست؟
آشنایی با کلاسهای حرارتی مختلف، اولین گام برای انتخاب سیم لاکی بر اساس دما و شرایط واقعی عملکرد تجهیزات است. کلاس حرارتی سیم لاکی سیستمی استاندارد برای طبقه بندی سیم های لاکی بر اساس حداکثر دمایی است که عایق آن ها می تواند برای مدت طولانی (معمولاً بر اساس معیار عمر ۲۰ هزار ساعته) بدون افت کیفیت قابل توجه تحمل کند. این طبقه بندی بر اساس استانداردهای بین المللی مانند IEC 60317 و NEMA MW تعریف شده و به تولیدکنندگان، طراحان و مصرف کنندگان کمک می کند تا سیم مناسب را بر اساس شرایط دمایی کاربرد موردنظر انتخاب کنند.
هر کلاس حرارتی با یک عدد مشخص می شود که نشان دهنده حداکثر دمای مجاز کاری آن (بر حسب درجه سانتی گراد) است. برای مثال، سیم لاکی کلاس ۱۵۵ به این معناست که عایق این سیم می تواند تا دمای ۱۵۵ درجه سانتی گراد، عملکرد پایدار و قابل اعتمادی داشته باشد. این طبقه بندی معمولاً بر اساس نوع لاک عایق (مانند پلی یورتان، پلی استر یا پلی آمیدایمید) تعیین می شود، زیرا هر نوع ماده عایق، خواص حرارتی متفاوتی دارد.
انواع کلاس حرارتی سیم لاکی
در ادامه به بررسی رایج ترین کلاس های حرارتی موجود در بازار سیم لاکی و ویژگی های هر کدام می پردازیم.
سیم لاکی کلاس 130
سیم لاکی کلاس 130 یکی از پایین ترین کلاس های حرارتی رایج در صنعت است که معمولاً از عایق های پلی وینیل استال یا مشابه ساخته می شود. این کلاس برای کاربردهایی با دمای عملیاتی پایین تر، مانند برخی موتورهای کوچک خانگی یا تجهیزات با بار حرارتی محدود، مناسب است. با توجه به محدودیت حرارتی این کلاس، استفاده از آن در محیط های صنعتی با دمای بالا یا موتورهای پرقدرت توصیه نمی شود.
سیم لاکی کلاس 155
سیم لاکی کلاس 155 یکی از پرکاربردترین کلاس های حرارتی در صنعت موتورسازی و ترانسفورماتورسازی است. این کلاس معمولاً از عایق های پلی استر یا پلی استرایمید ساخته می شود و تعادل مناسبی بین هزینه، کارایی و تحمل حرارتی ارائه می دهد. سیم کلاس ۱۵۵ برای اکثر موتورهای صنعتی متوسط و کاربردهای عمومی با دمای محیطی معمولی، گزینه ای استاندارد و پرکاربرد محسوب می شود.برای کاربردهای عمومی با دمای کاری متوسط، انتخاب سیم لاکی بر اساس دما میتواند به استفاده از کلاس ۱۵۵ به عنوان گزینهای اقتصادی و کاربردی منجر شود.
سیم لاکی کلاس 180
سیم لاکی کلاس 180 برای کاربردهایی با نیاز حرارتی بالاتر طراحی شده و معمولاً از عایق های پلی آمیدایمید یا ترکیبات مشابه با مقاومت حرارتی بهتر ساخته می شود. این کلاس در موتورهای صنعتی با بار کاری سنگین تر، تجهیزاتی که در محیط های نسبتاً گرم فعالیت می کنند، یا مواردی که نیاز به ضریب اطمینان حرارتی بالاتری وجود دارد، مورد استفاده قرار می گیرد.
سیم لاکی کلاس 200 و بالاتر
سیم لاکی کلاس 200 و کلاس های بالاتر (مانند ۲۲۰ و ۲۴۰)، برای کاربردهای بسیار خاص و صنعتی سنگین در نظر گرفته شده اند که در آن ها دمای کاری نهایی سیم پیچی بسیار بالا است؛ مانند موتورهای صنعتی پرقدرت، تجهیزات مستقر در نزدیکی منابع حرارتی شدید، یا برخی کاربردهای هوافضا و نظامی. این نوع سیم ها معمولاً از عایق های پیشرفته تر مانند پلی ایمید ساخته می شوند که مقاومت حرارتی بسیار بالایی دارند، هرچند هزینه تولید و خرید آن ها نیز به همان نسبت بیشتر است.
چگونه دمای کاری سیم لاکی را تعیین کنیم؟
برای انتخاب سیم لاکی بر اساس دما ابتدا باید دمای واقعی سیمپیچی در شرایط کاری محاسبه شود، نه اینکه تنها به دمای محیط توجه شود. مراحل کلی تعیین دمای کاری به شرح زیر است:
- بررسی دمای محیط بیرونی: دمای هوای اطراف موتور یا دستگاه در شرایط عملیاتی معمول را اندازه گیری یا برآورد کنید.
- محاسبه افزایش دمای ناشی از بار الکتریکی: جریان عبوری از سیم پیچی، به دلیل مقاومت الکتریکی هادی، مقداری گرما تولید می کند که باید به دمای محیط اضافه شود. این مقدار معمولاً در مشخصات فنی موتور یا با محاسبات مهندسی مشخص می شود.
- در نظر گرفتن ضریب اطمینان: برای جلوگیری از خطرات ناشی از نوسانات دمایی، تغییرات بار کاری یا شرایط پیش بینی نشده، معمولاً یک حاشیه ایمنی (معمولاً ۱۰ تا ۲۵ درجه سانتیگراد) به دمای محاسبه شده اضافه می شود.
- انتخاب کلاس حرارتی مناسب: پس از تعیین دمای نهایی کاری با احتساب ضریب اطمینان، کلاس حرارتی سیم لاکی که حداکثر دمای مجاز آن بالاتر یا مساوی این عدد است، انتخاب می شود.این روش کمک میکند انتخاب سیم لاکی بر اساس دما بر مبنای شرایط واقعی کارکرد موتور یا دستگاه انجام شود و حاشیه ایمنی مناسبی نیز در نظر گرفته شود.
به عنوان مثال، اگر دمای محیط ۴۰ درجه سانتی گراد باشد و افزایش دمای ناشی از بار الکتریکی حدود ۸۰ درجه برآورد شود، دمای کاری نهایی حدود ۱۲۰ درجه خواهد بود. با اضافه کردن ضریب اطمینان، ممکن است انتخاب سیم لاکی کلاس ۱۵۵ یا حتی ۱۸۰ برای اطمینان بیشتر توصیه شود.
تفاوت سیم لاکی با کلاس های حرارتی مختلف چیست؟
در فرآیند انتخاب سیم لاکی بر اساس دما، علاوه بر کلاس حرارتی، هزینه، خواص مکانیکی و نوع عایق نیز باید با نیازهای پروژه مقایسه شوند، کلاس های مختلف سیم لاکی از نظر ترکیب شیمیایی عایق، خواص مکانیکی و قیمت نیز با یکدیگر تفاوت دارند:
ترکیب شیمیایی عایق: کلاس های پایین تر معمولاً از رزین های ساده تر و ارزان قیمت تر (مانند پلی وینیل فرمال) استفاده می کنند، در حالی که کلاس های بالاتر از رزین های پیشرفته تر و مقاوم تر (مانند پلی آمیدایمید یا پلی ایمید) بهره می برند.
مقاومت مکانیکی و انعطاف پذیری: برخی کلاس های حرارتی بالاتر، علاوه بر مقاومت حرارتی، خواص مکانیکی بهتری نیز از خود نشان می دهند که در فرآیند سیم پیچی ماشینی اهمیت دارد.
هزینه: به طور کلی، هرچه کلاس حرارتی بالاتر باشد، قیمت سیم لاکی نیز افزایش می یابد، بنابراین انتخاب کلاس بالاتر از نیاز واقعی، هزینه غیر ضروری به پروژه تحمیل می کند.
عمر مفید در دمای مشخص: یک سیم با کلاس حرارتی بالاتر، در دمای ثابت مشخص، معمولاً عمر مفید طولانی تری نسبت به کلاس پایین تر خواهد داشت.

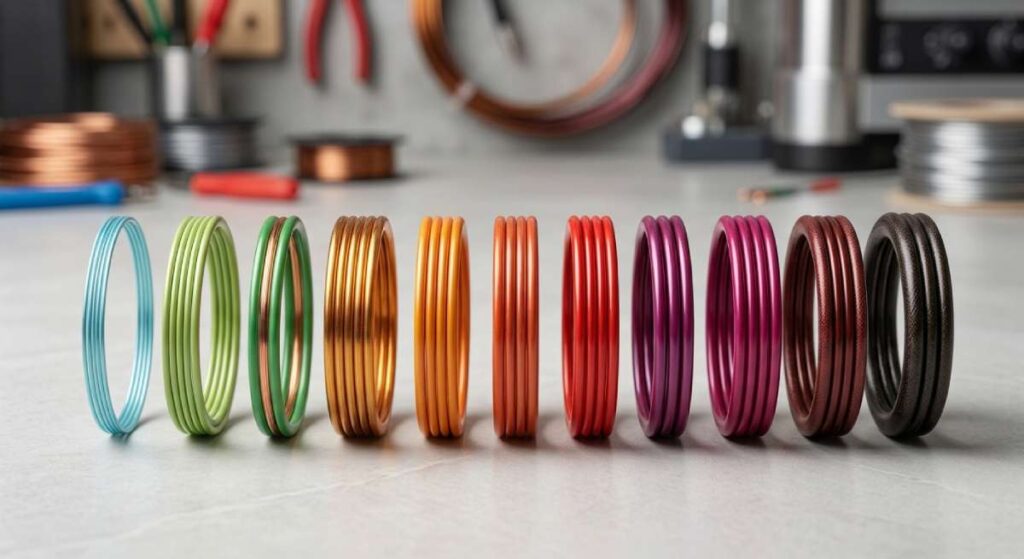

همچنین بخوانید؛ عایق سیم لاکی چیست و چگونه کار میکند؟
افزایش دما چه تأثیری بر عمر سیم لاکی دارد؟
یکی از اصول شناخته شده در مهندسی عایق های الکتریکی، قانون آرنیوس (Arrhenius) است که رابطه ای میان دما و سرعت تخریب شیمیایی مواد عایق برقرار می کند. بر اساس این قانون، معمولاً هر ۱۰ درجه سانتی گراد افزایش در دمای کاری بالاتر از حد مجاز کلاس حرارتی، می تواند عمر مفید عایق را تا نصف کاهش دهد.
این موضوع نشان می دهد که حتی افزایش نسبتاً کوچک دما نسبت به حد استاندارد کلاس حرارتی انتخاب شده، می تواند تأثیر بسیار بزرگی بر طول عمر واقعی سیم پیچی و موتور داشته باشد. به همین دلیل، رعایت اصول انتخاب سیم لاکی بر اساس دما میتواند از کارکرد مداوم عایق در شرایط حرارتی نامناسب و کاهش سریع عمر آن جلوگیری کند.
برای محیط های گرم چه سیم لاکی مناسب است؟
برای محیط های کاری با دمای بالا، مانند مناطق صنعتی گرم، نزدیکی به کوره ها، موتورهای پرقدرت با بار کاری سنگین، یا تجهیزاتی که در فضاهای بسته و کم تهویه فعالیت می کنند، انتخاب سیم لاکی مقاوم به حرارت با کلاس بالاتر (معمولاً ۱۸۰ یا ۲۰۰ به بالا) ضروری است.
در چنین شرایطی، توصیه می شود علاوه بر انتخاب کلاس حرارتی مناسب، اقدامات جانبی زیر نیز در نظر گرفته شود:
بهبود سیستم خنک کاری موتور یا دستگاه برای کاهش دمای داخلی سیم پیچی
استفاده از ضریب اطمینان بالاتر در محاسبات دمایی، به ویژه در مناطق با نوسان دمایی زیاد فصلی
بررسی دوره ای وضعیت عایق سیم پیچی در بازرسی های نگهداری پیشگیرانه
مشورت با تامین کننده یا مهندس متخصص برای انتخاب دقیق کلاس حرارتی متناسب با شرایط خاص پروژه
چه عواملی علاوه بر دما در انتخاب سیم لاکی اهمیت دارند؟
اگرچه دما مهم ترین معیار در انتخاب سیم لاکی مناسب است، اما سایر عوامل نیز باید در تصمیم گیری نهایی لحاظ شوند:
قطر و سطح مقطع سیم: بر اساس جریان عبوری و افت ولتاژ مجاز، باید انتخاب شود.
مقاومت شیمیایی: در محیط هایی با حضور روغن، حلال یا رطوبت بالا، نوع لاک عایق باید مقاومت شیمیایی مناسبی داشته باشد.
مقاومت مکانیکی و انعطاف پذیری: برای فرآیندهای سیم پیچی ماشینی با پیچش های متعدد، انعطاف پذیری عایق اهمیت دارد.
استاندارد و گواهی کیفیت: اطمینان از انطباق محصول با استانداردهای شناخته شده بین المللی، تضمین کننده کیفیت و عملکرد قابل پیش بینی سیم است.
جنس هادی: سیم مسی لاکی به دلیل هدایت الکتریکی بالاتر، معمولاً نسبت به سیم لاکی آلومینیومی برای کاربردهای حساس تر و سیم لاکی موتور ترجیح داده می شود.

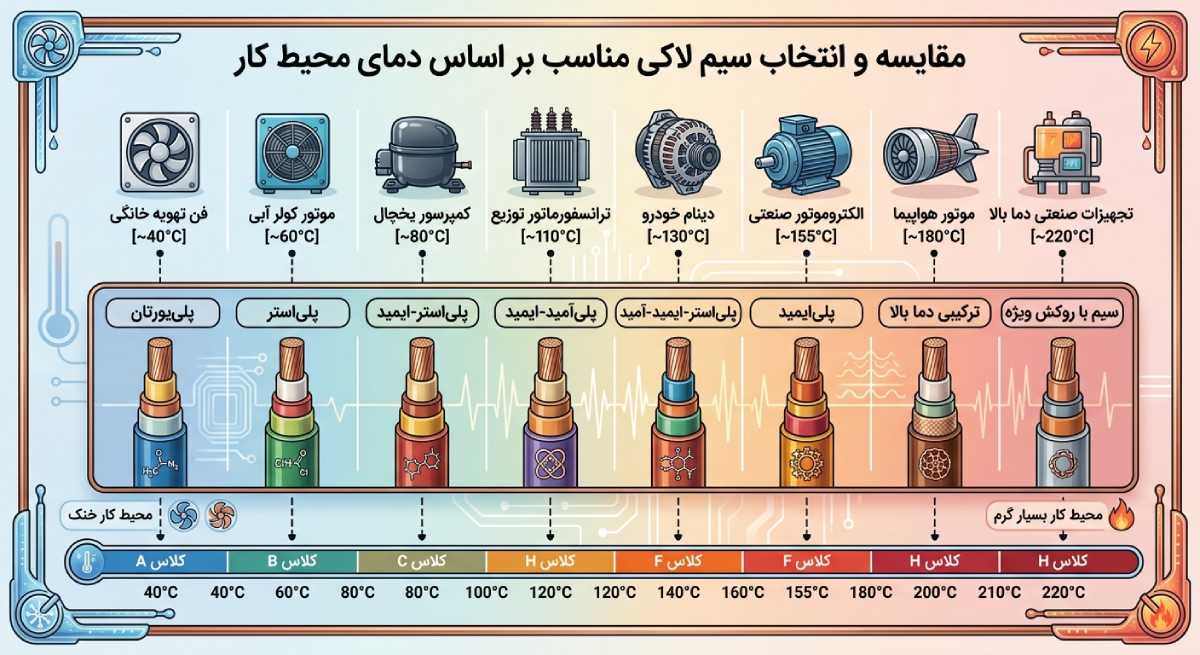

جدول انتخاب سیم لاکی بر اساس دمای کاری
جدول زیر میتواند یک مرجع اولیه برای انتخاب سیم لاکی بر اساس دما باشد، اما انتخاب نهایی باید با توجه به شرایط واقعی کارکرد و مشخصات فنی محصول انجام شود:
| کاربرد معمول | نوع عایق رایج | حداکثر دمای مجاز | کلاس حرارتی |
|---|---|---|---|
| موتورهای کوچک خانگی، بار حرارتی کم | پلی وینیل استال | ۱۳۰ درجه سانتیگراد | ۱۳۰ |
| موتورهای صنعتی عمومی، ترانسفورماتور استاندارد | پلی استر / پلی استرایمید | ۱۵۵ درجه سانتیگراد | ۱۵۵ |
| موتورهای صنعتی سنگین، محیط های نسبتا گرم | پلی آمیدایمید | ۱۸۰ درجه سانتیگراد | ۱۸۰ |
| کاربردهای ویژه صنعتی، هوافضا، دمای بسیار بالا | پلی ایمید | ۲۰۰ درجه سانتیگراد و بیشتر | ۲۰۰ و بالاتر |
این جدول می تواند به عنوان راهنمای اولیه در انتخاب کلاس حرارتی مناسب استفاده شود، هرچند برای پروژه های حساس یا صنعتی، توصیه میشود محاسبات دقیق تر توسط مهندس متخصص انجام شود.
سوالات متداول
۱. آیا استفاده از سیم لاکی با کلاس حرارتی بالاتر از نیاز واقعی مشکلی ایجاد می کند؟
از نظر عملکرد حرارتی مشکلی ایجاد نمی کند و حتی ضریب اطمینان بیشتری فراهم می آورد، اما هزینه خرید را بدون دلیل فنی کافی افزایش می دهد.
۲. چگونه می توان دمای واقعی سیم پیچی موتور را اندازه گیری کرد؟
معمولاً از سنسورهای دما (مانند RTD یا ترموکوپل) نصب شده در نقاط حساس سیم پیچی یا محاسبات مبتنی بر مقاومت الکتریکی سیم در دماهای مختلف استفاده می شود.
۳. آیا همه سیم های لاکی کلاس ۱۵۵ از یک نوع عایق ساخته شده اند؟
خیر، تولیدکنندگان مختلف ممکن است از ترکیبات شیمیایی کمی متفاوت برای رسیدن به همان کلاس حرارتی استفاده کنند؛ بنابراین بررسی مشخصات فنی دقیق هر محصول توصیه می شود.
۴. آیا کلاس حرارتی سیم لاکی روی مقاومت الکتریکی آن تاثیر دارد؟
کلاس حرارتی عمدتاً بر خواص عایق تأثیر می گذارد، نه مقاومت الکتریکی هادی؛ مقاومت الکتریکی بیشتر به جنس و سطح مقطع هادی مسی یا آلومینیومی بستگی دارد.
۵. اگر موتور در دمای بالاتر از کلاس حرارتی سیم کار کند چه اتفاقی می افتد؟
عملکرد مداوم بالاتر از حد مجاز کلاس حرارتی، طول عمر عایق را به طور قابل توجهی کاهش می دهد و خطر اتصال کوتاه و خرابی زودهنگام موتور را افزایش می دهد.
