سیم لاکی یا سیم مسی روکش دار، یکی از مواد اولیه حیاتی در صنایع برق، الکترونیک، موتورسازی و تولید ترانسفورماتور است. با این حال، یکی از مراحلی که اغلب کمتر مورد توجه قرار می گیرد اما تاثیر مستقیمی بر کیفیت نهایی محصول دارد، کلاف پیچی سیم لاکی است. کلاف پیچی صحیح سیم لاکی، نه تنها به حفظ یکپارچگی مکانیکی سیم کمک می کند، بلکه از آسیب دیدن روکش لاکی که نقش عایق الکتریکی را ایفا می کند نیز جلوگیری می نماید. در این مقاله قصد داریم به صورت کامل و گام به گام، روش صحیح کلاف پیچی سیم لاکی برای حمل و نقل را بررسی کنیم و نکات مهمی درباره بسته بندی سیم لاکی، نگهداری و اشتباهات رایج در این فرآیند ارائه دهیم.
چرا کلاف پیچی صحیح سیم لاکی اهمیت دارد؟
کلاف پیچی سیم لاکی فرآیندی است که در آن سیم مسی روکش دار، پس از تولید یا کشش، به صورت منظم دور یک قرقره یا هسته پیچیده می شود تا برای حمل و نقل و مصرف بعدی آماده شود. اهمیت این فرآیند از آنجا ناشی می شود که سیم لاکی، برخلاف سیم های معمولی، دارای یک لایه روکش عایق نازک (معمولاً از جنس پلی یورتان، پلی استر یا پلی آمید-ایمید) است که وظیفه جلوگیری از اتصال کوتاه بین حلقه های سیم در کاربردهایی مانند موتور و ترانسفورماتور را بر عهده دارد.
اگر کلاف پیچی سیم لاکی به درستی انجام نشود، احتمال آسیب دیدن این روکش عایق به شدت افزایش می یابد. حتی یک خراش کوچک روی روکش لاکی می تواند در آینده باعث اتصالی، افت راندمان یا حتی خرابی کامل قطعه ای شود که از این سیم در آن استفاده شده است. به همین دلیل، رعایت اصول صحیح کلاف پیچی، یکی از مهم ترین مراحل کنترل کیفیت در صنعت تولید سیم لاکی محسوب می شود.
علاوه بر حفظ کیفیت روکش، کلاف پیچی صحیح به جلوگیری از تاب خوردگی سیم، کاهش احتمال شکستگی سیم لاکی در حین حمل و نقل و همچنین تسهیل فرآیند بازکردن و مصرف سیم توسط مشتری نهایی نیز کمک می کند. کلافی که به درستی پیچیده نشده باشد، در هنگام باز شدن دچار گره خوردگی، تاب خوردگی یا پارگی می شود که هم زمان مصرف را افزایش می دهد و هم باعث ضایعات غیر ضروری می گردد.
سیم لاکی قبل از کلاف پیچی چه شرایطی باید داشته باشد؟
پیش از شروع فرآیند کلاف پیچی سیم لاکی، باید اطمینان حاصل شود که سیم شرایط لازم برای این کار را دارد. برخی از این شرایط عبارتند از:
خشک بودن کامل روکش لاکی: سیم باید پس از فرآیند پخت (Curing) روکش، کاملاً خشک و سرد شده باشد. کلاف پیچی سیم داغ یا نیمه خشک می تواند باعث چسبندگی لایه ها به یکدیگر و آسیب به روکش شود.
عدم وجود عیوب سطحی: سیم باید قبل از کلاف پیچی از نظر وجود خراش، حباب یا ناهمواری در روکش بررسی شود.
قطر یکنواخت سیم: نوسان در قطر سیم می تواند باعث ایجاد کشش نامتعادل در حین کلاف پیچی و در نتیجه آسیب به سیم شود.
تمیز بودن سطح سیم: هرگونه آلودگی، روغن یا گرد و غبار روی سطح سیم باید قبل از کلاف پیچی پاک شود تا کیفیت نهایی حفظ گردد.
رعایت این نکات پیش از شروع کلاف پیچی سیم لاکی، پایه و اساس یک بسته بندی و حمل و نقل موفق را تشکیل می دهد و از بروز مشکلات بعدی جلوگیری می کند.

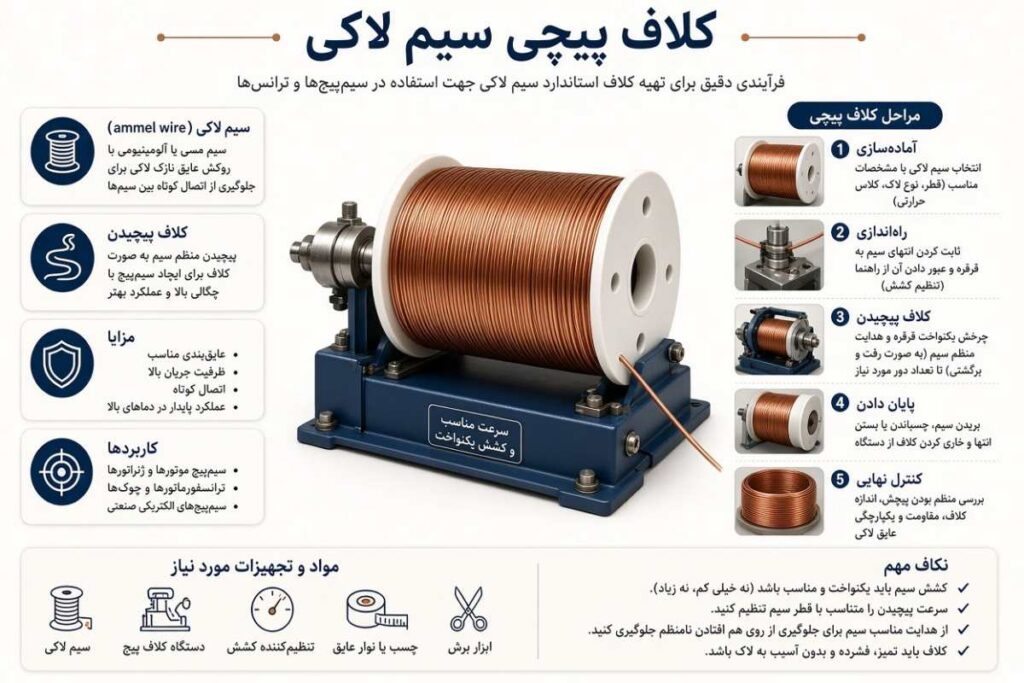

مراحل صحیح کلاف پیچی سیم لاکی
فرآیند کلاف پیچی سیم لاکی شامل چند مرحله اصلی است که رعایت دقیق هر یک از آن ها برای دستیابی به کیفیت مطلوب ضروری است.
آماده سازی سیم و قرقره
اولین گام در کلاف پیچی سیم لاکی، آماده سازی مناسب سیم و قرقره سیم لاکی است. قرقره باید تمیز، بدون زوائد فلزی تیز و متناسب با قطر و طول سیم انتخاب شود. همچنین باید مطمئن شد که سطح قرقره صاف است و هیچ برآمدگی یا ناهمواری ای که بتواند به روکش سیم آسیب برساند، وجود ندارد. در برخی موارد، برای محافظت بیشتر، از لایه ای از کاغذ یا مقوا بین سیم و بدنه قرقره استفاده می شود.
تنظیم کشش سیم
یکی از حساس ترین بخش های کلاف پیچی سیم لاکی، تنظیم کشش سیم هنگام کلاف پیچی است. کشش نامناسب، چه بیش از حد و چه بسیار کم، می تواند مشکلات جدی ایجاد کند. دستگاه های کلاف پیچ صنعتی معمولاً مجهز به سیستم کنترل کشش هستند که امکان تنظیم دقیق نیروی کششی متناسب با قطر و جنس سیم را فراهم می کنند. این موضوع در بخش های بعدی مقاله با جزئیات بیشتری بررسی خواهد شد.
لایه بندی و چیدمان سیم
سیم باید به صورت لایه به لایه و منظم روی قرقره پیچیده شود، به طوری که هر لایه به صورت یکنواخت روی لایه قبلی قرار گیرد. چیدمان نامنظم می تواند باعث ایجاد فشار نقطه ای روی برخی از حلقه های سیم شود که این فشار در بلندمدت می تواند منجر به آسیب دیدن روکش یا حتی شکستگی سیم لاکی گردد. استفاده از دستگاه های کلاف پیچ با سیستم تراورس (حرکت رفت وبرگشتی) دقیق، به ایجاد لایه بندی یکنواخت کمک زیادی می کند.
تثبیت نهایی کلاف
پس از اتمام کلاف پیچی، باید کلاف به نحو مناسبی تثبیت شود تا در حین جابجایی و حمل و نقل، لایه های سیم از هم باز نشوند. این کار معمولاً با استفاده از نوار چسب مخصوص، بست های پلاستیکی یا فیلم استرچ انجام می شود. نکته مهم این است که این مواد تثبیت کننده نباید فشار زیادی به لایه های بیرونی کلاف وارد کنند، زیرا این فشار می تواند باعث آسیب به روکش لاکی شود.
میزان کشش مناسب هنگام کلاف پیچی چقدر است؟
کشش سیم هنگام کلاف پیچی یکی از پارامترهای کلیدی است که تاثیر مستقیمی بر کیفیت نهایی کلاف دارد. کشش بیش از حد می تواند باعث کشیده شدن بیش از اندازه سیم، نازک شدن موضعی آن و حتی پارگی روکش لاکی شود. از طرف دیگر، کشش بسیار کم نیز باعث می شود کلاف شل و نامرتب شکل بگیرد که در حین حمل و نقل، احتمال به هم ریختگی، تاب خوردگی سیم و درگیر شدن لایه ها با یکدیگر افزایش می یابد.
میزان کشش مناسب برای کلاف پیچی سیم لاکی به عوامل مختلفی از جمله قطر سیم، جنس روکش و نوع قرقره بستگی دارد، اما به طور کلی توصیه می شود کشش به گونه ای تنظیم شود که سیم بدون افتادگی یا شلی، اما بدون کشیدگی محسوس نیز، روی قرقره قرار گیرد. برای سیم های با قطر پایین تر (مانند سیم های ظریف مورد استفاده در موتورهای کوچک)، معمولاً کشش کمتری نسبت به سیم های ضخیم تر مورد نیاز است، زیرا سیم های نازک تر به آسیب و پارگی حساس تر هستند.
استفاده از دستگاه های مدرن با سنسورهای کنترل کشش، به اپراتورها این امکان را می دهد که کشش را به صورت دقیق و پیوسته در طول فرآیند کلاف پیچی سیم لاکی کنترل کنند و از نوسانات ناخواسته جلوگیری نمایند.
چگونه از آسیب دیدن روکش سیم جلوگیری کنیم
محافظت از سیم لاکی در طول فرآیند کلاف پیچی و بسته بندی، نیازمند رعایت چند نکته اساسی است:
اجتناب از تماس سیم با لبه های تیز: هرگونه تماس سیم با لبه های فلزی تیز دستگاه یا قرقره می تواند باعث خراش روکش شود.
کنترل دمای محیط تولید: دمای بسیار بالا یا پایین می تواند خواص مکانیکی روکش لاکی را تحت تأثیر قرار دهد و آن را مستعد آسیب کند.
تنظیم دقیق سرعت کلاف پیچی: سرعت بیش از حد بالا می تواند باعث ایجاد اصطکاک اضافی و آسیب حرارتی به روکش شود.
استفاده از غلتک های راهنمای مناسب: غلتک هایی که سیم از روی آن ها عبور می کند باید سطح صاف و بدون خراش داشته باشند.
جلوگیری از فشردگی بیش از حد لایه ها: فشار زیاد بین لایه های کلاف می تواند در بلندمدت باعث چسبندگی یا آسیب روکش شود.
رعایت این نکات در کنار کلاف پیچی صحیح سیم لاکی، تضمین می کند که سیم در طول مسیر تولید تا مصرف نهایی، کیفیت الکتریکی و مکانیکی خود را حفظ کند.

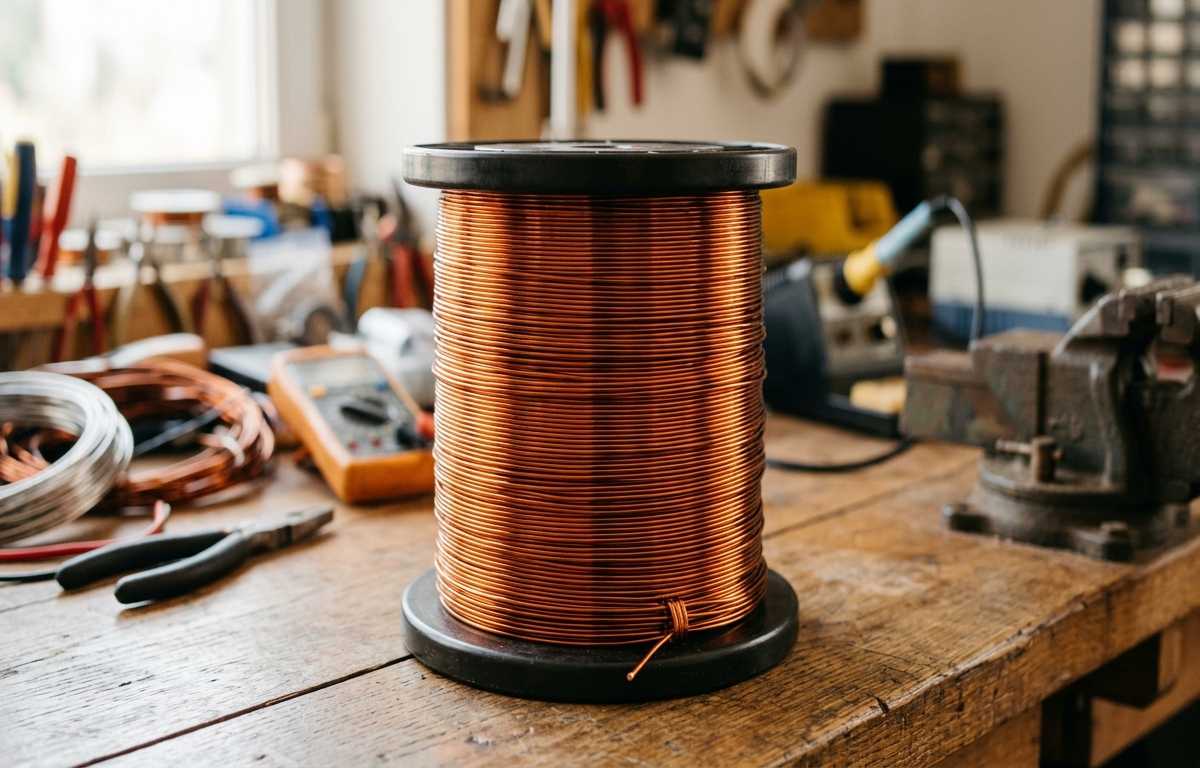

انتخاب قرقره مناسب برای سیم لاکی
انتخاب قرقره سیم لاکی مناسب، یکی دیگر از عوامل مهم در کیفیت کلاف پیچی و بسته بندی سیم لاکی است. قرقره ها معمولاً از جنس چوب، فلز یا پلاستیک ساخته می شوند و انتخاب جنس مناسب بستگی به نوع کاربرد، وزن سیم و شرایط حمل و نقل دارد.
قرقره های چوبی معمولاً برای تیراژهای بالا و سیم های سنگین تر استفاده می شوند، زیرا استحکام مناسبی دارند و هزینه نسبتاً پایینی نیز دارند. قرقره های فلزی برای کاربردهای صنعتی سنگین تر و قابلیت استفاده مجدد مناسب هستند، اما باید سطح آن ها کاملاً صاف و بدون زنگ زدگی باشد تا به روکش سیم آسیب نرسانند. قرقره های پلاستیکی نیز برای سیم های سبک تر و تیتراژ های کوچک تر مورد استفاده قرار می گیرند و به دلیل سطح صاف و یکنواخت، ریسک آسیب به روکش را کاهش می دهند.
نکته مهم دیگر، اندازه مناسب قرقره متناسب با قطر سیم است. قرقره های بیش از حد کوچک می توانند باعث ایجاد شعاع خمش نامناسب و در نتیجه آسیب به سیم شوند، در حالی که قرقره های بیش از حد بزرگ ممکن است باعث افزایش غیرضروری هزینه بسته بندی و حمل شوند.
نکات بسته بندی سیم لاکی برای حمل و نقل
بسته بندی سیم لاکی برای حمل و نقل باید به گونه ای انجام شود که از سیم در برابر رطوبت، ضربه، فشار و آلودگی محافظت کند. برخی از مهم ترین نکات در این زمینه عبارتند از:
استفاده از فیلم استرچ یا پلاستیک محافظ برای پوشاندن کامل کلاف و جلوگیری از نفوذ رطوبت و گرد و غبار
استفاده از کارتن یا جعبه های مقاوم برای قرقره های کوچک تر جهت جلوگیری از ضربه در حین جابجایی
قرار دادن برچسب مشخصات فنی (قطر سیم، طول، وزن، شماره بچ تولید) روی هر کلاف برای شناسایی آسان
چیدمان مناسب قرقره ها در وسیله حمل به گونه ای که فشار مستقیم روی کلاف ها وارد نشود
اجتناب از قرار دادن اجسام سنگین روی کلاف های سیم لاکی در حین انبارداری یا حمل
رعایت استاندارد بسته بندی سیم در این مرحله، نقش تعیین کننده ای در حفظ کیفیت سیم تا رسیدن به دست مصرف کننده نهایی دارد. بسیاری از آسیب هایی که در نگاه اول به فرآیند تولید نسبت داده می شوند، در واقع ناشی از بسته بندی و حمل نامناسب هستند.
شرایط مناسب نگهداری کلاف سیم لاکی
نگهداری سیم لاکی پس از کلاف پیچی و بسته بندی نیز اهمیت زیادی دارد. برای حفظ کیفیت کلاف ها در طول زمان، رعایت نکات زیر توصیه می شود:
نگهداری در محیط خشک با رطوبت کنترل شده، زیرا رطوبت بالا می تواند باعث خوردگی سیم مسی زیر روکش لاکی شود
اجتناب از قرار دادن کلاف ها در معرض نور مستقیم آفتاب یا منابع حرارتی که می توانند خواص روکش را تغییر دهند
چیدمان کلاف ها به صورتی که فشار زیادی به کلاف های زیرین وارد نشود
بازرسی دوره ای کلاف های انبار شده برای اطمینان از عدم بروز آسیب یا زوال کیفیت
رعایت اصل “اول ورودی، اول خروجی” (FIFO) برای جلوگیری از نگهداری طولانی مدت و غیرضروری برخی کلاف ها
با رعایت این نکات، می توان از افت کیفیت کلاف های سیم لاکی در طول دوره نگهداری جلوگیری کرد و اطمینان حاصل نمود که سیم در زمان مصرف، همچنان کیفیت اولیه خود را حفظ کرده است.
اشتباهات رایج در کلاف پیچی و بسته بندی سیم لاکی
با وجود اهمیت بالای این فرآیند، برخی اشتباهات رایج همچنان در بسیاری از کارگاه ها و کارخانه ها دیده می شود که کیفیت نهایی کلاف پیچی سیم لاکی را تحت تاثیر قرار می دهند:
کشش نامناسب و غیرقابل کنترل: عدم استفاده از دستگاه های با کنترل کشش دقیق، یکی از رایج ترین دلایل آسیب به سیم است.
استفاده از قرقره های نامناسب یا آسیب دیده: قرقره های زنگ زده، شکسته یا با لبه های تیز، ریسک آسیب به روکش را افزایش می دهند.
لایه بندی نامنظم: عدم استفاده از سیستم تراورس دقیق باعث ایجاد کلاف های نامرتب و مستعد آسیب می شود.
بسته بندی ناکافی در برابر رطوبت: بسیاری از آسیب های ناشی از خوردگی، به دلیل عدم استفاده از پوشش محافظ مناسب در برابر رطوبت رخ می دهند.
نادیده گرفتن برچسب گذاری مناسب: عدم درج اطلاعات فنی دقیق روی کلاف ها می تواند باعث سردرگمی در مصرف و افزایش ضایعات شود.
جابه جایی نامناسب در انبار و حمل: پرتاب یا افتادن کلاف ها، حتی از ارتفاع کم، می تواند به روکش آسیب برساند.
شناخت و اجتناب از این اشتباهات، گامی مهم در جهت بهبود کیفیت فرآیند کلاف پیچی سیم لاکی و کاهش میزان ضایعات و بازگشتی های ناشی از آسیب دیدگی سیم است.
جمع بندی
کلاف پیچی سیم لاکی فرآیندی است که با وجود سادگی ظاهری، نیازمند دقت، تجربه و رعایت اصول فنی مشخصی است. از آماده سازی سیم و انتخاب قرقره مناسب گرفته تا تنظیم دقیق کشش، لایه بندی یکنواخت و بسته بندی استاندارد برای حمل و نقل، هر یک از این مراحل نقش مهمی در حفظ کیفیت نهایی سیم دارند. توجه به نکات ارائه شده در این مقاله می تواند به تولیدکنندگان و مصرف کنندگان سیم لاکی کمک کند تا از بروز آسیب های رایج مانند خراشیدگی روکش، تاب خوردگی و شکستگی سیم جلوگیری کرده و کیفیت محصول را تا مرحله مصرف نهایی حفظ نمایند.
همچنین بخوانید؛ روش های تست کیفیت سیم لاکی در کارخانه ها
سوالات متداول
۱. مهم ترین عامل در کیفیت کلاف پیچی سیم لاکی چیست؟
کنترل دقیق کشش سیم هنگام کلاف پیچی، یکی از مهم ترین عواملی است که کیفیت نهایی کلاف و سلامت روکش لاکی را تعیین می کند.
۲. چرا سیم لاکی نباید بلافاصله بعد از پخت روکش، کلاف پیچی شود؟
زیرا روکش تازه پخته شده ممکن است هنوز کاملاً سرد و سفت نشده باشد و کلاف پیچی در این شرایط می تواند باعث چسبندگی لایه ها یا آسیب به روکش شود.
۳. بهترین جنس قرقره برای سیم لاکی چیست؟
بستگی به کاربرد دارد؛ قرقره های چوبی برای تیراژ بالا، فلزی برای کاربردهای صنعتی سنگین و پلاستیکی برای سیم های سبک تر مناسب هستند.
۴. چگونه می توان از رطوبت در حین حمل و نقل سیم لاکی جلوگیری کرد؟
با استفاده از فیلم استرچ یا پوشش پلاستیکی محافظ روی کلاف و همچنین نگهداری در محیط های خشک و بدون رطوبت بالا.
۵. آیا کلاف پیچی نادرست می تواند باعث خرابی محصول نهایی شود؟
بله، آسیب به روکش لاکی در اثر کلاف پیچی نادرست می تواند در آینده باعث اتصالی، افت راندمان یا خرابی کامل قطعاتی مانند موتور یا ترانسفورماتور شود که از این سیم استفاده کرده اند.
