آیا تا به حال برایتان پیش آمده که موتور الکتریکی را در دور بالا کار کنید و ناگهان بوی سوختگی بپیچد؟ در بسیاری از موارد، مقصر اصلی سوختن سیم لاکی است. سیمهای لاکی به دلیل عایق نازک خود، در برابر حرارت و فشارهای الکتریکی حساس هستند و وقتی دور موتور بالا میرود، شرایط بحرانی میشود. در این مقاله، ۶ دلیل اصلی سوختن سیم لاکی در دور بالا و روشهای جلوگیری از آن را بررسی میکنیم.
چرا سیملاکی در دور موتورهای الکتریکی میسوزد؟
دور بالا به معنای افزایش فرکانس، جریان و اصطکاک است. این عوامل باعث میشوند دمای سیمها به شدت افزایش یابد و عایق نازک لاک از بین برود. به محض از بین رفتن عایق، اتصال کوتاه رخ داده و در نتیجه سوختن سیم لاکی اجتنابناپذیر خواهد شد.
دلیل اول: افزایش بیش از حد دمای داخلی موتور
اولین و شایعترین دلیل سوختن سیم لاکی، گرمای بیش از حد است. در دور بالا، تلفات آهنی و مسی موتور افزایش یافته و دمای داخلی به بالای حد تحمل عایق (معمولاً ۱۳۰ تا ۱۸۰ درجه سانتیگراد) میرسد.
روش جلوگیری از داغی بیش از حد در دور بالا
- از ترمیستور یا کلید حرارتی برای قطع خودکار مدار در دمای بحرانی استفاده کنید.
- تهویه موتور را بررسی کرده و مسیرهای خنککاری را تمیز نگه دارید.
- در صورت امکان، از موتورهای با کلاس عایق بالاتر (مانند H یا C) استفاده کنید.

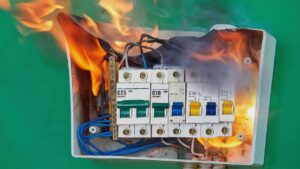

دلیل دوم: جریان اضافی و عدم تناسب سیم با توان موتور
وقتی سطح مقطع سیم لاکی برای جریان دور بالا کافی نباشد، سیم داغ کرده و عایق آن ذوب میشود. این اشتباه در موتورهای دستساز یا تعمیراتی بسیار دیده میشود.
راهکار: انتخاب سطح مقطع مناسب سیملاکی
- جریان مصرفی موتور در دور نامی را محاسبه کرده و مطابق جدول استاندارد، سطح مقطع را ۲۰ تا ۳۰ درصد بالاتر در نظر بگیرید.
- از سیمهای لاکی با روکش ضخیمتر (مانند درجه ۲) برای دورهای بالا استفاده کنید.
دلیل سوم: پدیده تخلیه جزئی در فرکانسهای بالا
تخلیه جزئی (Partial Discharge) یکی از دلایل پنهان اما خطرناک سوختن سیم لاکی در دورهای بالا است. این پدیده زمانی رخ میدهد که ولتاژ بین دو سیم مجاور از حد تحمل عایق فراتر رود و جرقههای ریز و مداومی ایجاد کند که لاک را فرسایش میدهد.
روش مقابله با تخلیه جزئی در سیمهای لاکی
- از سیمهای لاکی ضد تخلیه جزئی (مخصوص اینورتر و دور بالا) استفاده کنید.
- فاصله استاندارد بین شیارهای استاتور را رعایت کنید.
- از وارنیش خلاء برای پر کردن خللهای هوای بین سیمها بهره ببرید.

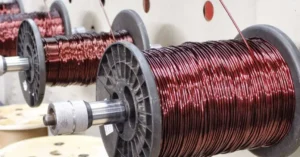

دلیل چهارم: لرزش و اصطکاک سیمها در سرعتهای بالا
در دور بالا، لرزش مکانیکی افزایش مییابد. دو سیم لاکی مجاور مدام به هم مالیده شده و لاک آنها ساییده میشود. این عامل به مرور زمان باعث سوختن سیم لاکی بدون افزایش حرارت آشکار میگردد.
اما یک قهرمان گمنام هست که جلوی این سایش را میگیرد. اگر نمیدانید این معجزهگر دنیای عایقها چطور کار میکند، مقاله مایلر نسوز چیست؟ را حتما مطالعه کنید.
راهکارهای کاهش ارتعاش و سایش عایق
- سیمپیچی را با فشار مناسب و محکم انجام دهید.
- از گوههای عایق بین شیارها استفاده کنید.
- بالانس دینامیکی روتور را بررسی کنید تا لرزش کلی موتور کاهش یابد.
دلیل پنجم: کیفیت پایین لاک و عایق سیم (مخصوص دور بالا)
متأسفانه در بازار، سیمهای لاکی بیکیفیت با لاکهای ارزان قیمت یافت میشوند. این سیمها حتی در دورهای پایین هم دوام نمیآورند، چه برسد به دور بالا.
قبل از ادامه، اگر میخواهید بدانید چرا برخی سازندگان به جای مس سراغ گزینه دیگری میروند، نگاهی به مقاله «سیم لاکی آلومینیوم» بیندازید. رازهای جالبی در آن مقاله وجود دارد.
روش تشخیص و انتخاب سیملاکی استاندارد برای دور بالا
- حتماً سیملاکی با استاندارد IEC 60317 (یا معادل ملی) خریداری کنید.
- به دمای کلاس عایق توجه کنید: برای دور بالا حداقل کلاس F (۱۵۵ درجه) یا H (۱۸۰ درجه) مناسب است.
- سیمهای لاکی مس کاملاً آنیل شده (بدون ناخالصی) را از برندهای معتبر تهیه کنید.
دلیل ششم: طراحی نامناسب خنککنندگی و تهویه موتور
بسیاری از موتورهای معمولی برای دور بالا طراحی نشدهاند. در این موتورها، فن خنککننده داخلی قادر به دفع گرمای تولیدی در دور بالا نیست و در نتیجه سوختن سیم لاکی حتمی خواهد بود.
راهکارهای بهینهسازی سیستم خنککاری در دور بالا
- در صورت استفاده از درایو، موتور را به فن خنککننده جداگانه (تهویه اجباری مستقل) مجهز کنید.
- محفظه موتور را با داکت و مسیرهای عبور هوای بیشتر طراحی کنید.
- در کاربردهای سنگین، از خنککاری آبی یا روغنی کمک بگیرید.
سخن نهایی
سوختن سیم لاکی در دور بالا یک عیب رایج اما قابل پیشگیری است. با شناخت ۶ دلیل اصلی یعنی افزایش دما، جریان اضافی، تخلیه جزئی، لرزش، کیفیت پایین سیم و خنککاری ناکافی، میتوانید عمر موتور خود را چندین برابر کنید. همیشه به یاد داشته باشید: سرمایهگذاری روی سیملاکی باکیفیت و سیستم خنککاری مناسب، ارزانتر از تعویض دوباره سیمپیچی سوخته است.
سوالات متداول
- آیا میتوان از سیملاکی معمولی در دور بالا استفاده کرد؟
خیر، سیملاکی معمولی تحمل حرارت و تخلیه جزئی دور بالا را ندارد و به سرعت میسوزد. - چه دمایی برای سوختن سیم لاکی خطرناک است؟
بسته به کلاس عایق، دماهای بالاتر از ۱۳۰ درجه برای کلاس B و بالاتر از ۱۵۵ درجه برای کلاس F خطرناک هستند. - چگونه بفهمیم سیم لاکی قبل از سوختن در حال تخریب است؟
با اندازهگیری جریان نشتی یا استفاده از ترموویژن میتوان نقاط داغ و تخلیه جزئی را تشخیص داد. - آیا وارنیش زدن مجدد سیمپیچ سوخته مفید است؟
خیر، وقتی سیم لاکی سوخته، عایق آن کاملاً از بین رفته و باید کل سیمپیچی تعویض شود.
