مقایسه سیم لاکی با سیم لیتز

در صنایع الکترونیک و الکترو مکانیک، انتخاب نوع سیم مناسب از اهمیت ویژه ای برخوردار است، به ویژه زمانی که عملکرد تجهیزات به راندمان جریان، مقاومت حرارتی و رفتار سیم در فرکانس های مختلف وابسته است. دو نوع سیم بسیار پرکاربرد در این حوزه، سیم لاکی و سیم لیتز هستند که هرکدام ساختار، ویژگی ها و مزایای خاص خود را دارند. با وجود شباهت های ظاهری، تفاوت های بنیادینی میان این دو وجود دارد که در راندمان، نحوه انتقال جریان، تحمل دما، مقاومت مکانیکی و عملکرد در شرایط فرکانس بالا تاثیر می گذارد. در بسیاری از پروژه ها، انتخاب نادرست بین سیم لاکی و سیم لیتز می تواند باعث کاهش راندمان سیستم، افزایش تلفات، داغ شدن بیش از حد یا حتی آسیب به قطعات شود. به همین دلیل شناخت دقیق تفاوت ها و مقایسه همه جانبه این دو سیم اهمیت فراوانی دارد. در ادامه به صورت تخصصی تمام جنبه های مرتبط با عملکرد این سیم ها در پروژه های صنعتی و الکترونیکی بررسی می شود.

جهت خرید و اطلاع از قیمت سیم لاکی مسی برروی لینک مربوطه کلیک نمایید.

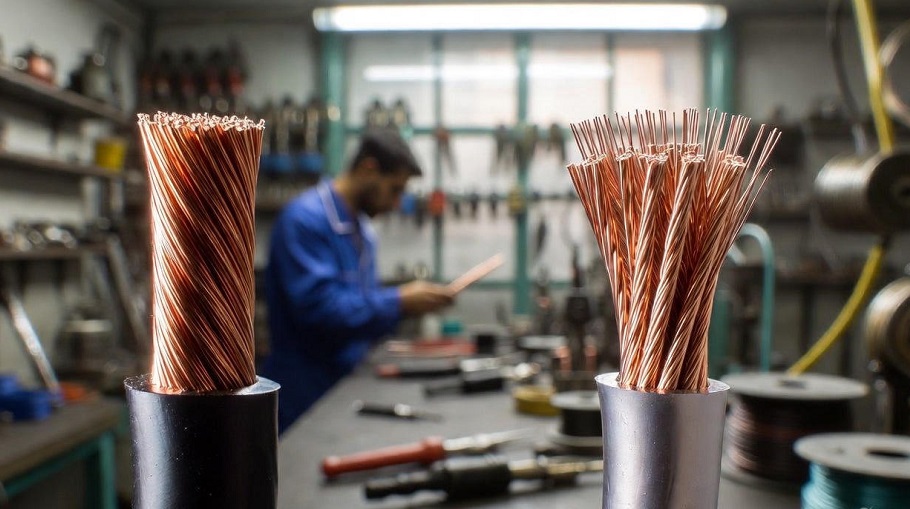

سیم لاکی و سیم لیتز چه تفاوت هایی در ساختار و کارکرد دارند؟

سیم لاکی یکی از قدیمی ترین و رایج ترین انواع سیم مورد استفاده در موتورهای الکتریکی، ترانسفورماتورها و انواع سیم پیچ هاست. این سیم از یک هادی مسی تشکیل شده که سطح آن با لایه ای از لاک عایق شده است. این لاک معمولا از مواد پلیمری مقاوم در برابر حرارت ساخته می شود تا سیم بتواند در دماهای بالا بدون افت کیفیت کار کند. ساختار سیم لاکی معمولا تک رشته ای است و همین ویژگی آن را برای کاربردهایی با جریان مستقیم یا فرکانس پایین مناسب می سازد.

در مقابل، سیم لیتز ساختار کاملا متفاوتی دارد. این سیم از تعداد زیادی رشته نازک مسی تشکیل شده که هرکدام به صورت جداگانه با عایق پوشانده شده اند. سپس این رشته ها به صورت به هم تابیده یا پیچیده شده در کنار یکدیگر قرار می گیرند. همین ساختار چندرشته ای، سیم لیتز را به گزینه ای ایده آل برای کاربردهایی تبدیل می کند که در آن ها جریان با فرکانس بالا وجود دارد. در چنین شرایطی، نحوه توزیع جریان در سطح سیم باعث می شود راندمان سیم لیتز نسبت به سیم لاکی بسیار بیشتر باشد.

بنابراین تفاوت اصلی این دو سیم در تعداد رشته ها، نوع عایق، انعطاف پذیری و نحوه رفتار آن ها در برابر جریان های متفاوت است. سیم لاکی، تک رشته و ساده است، در حالی که سیم لیتز چندرشته ای و بسیار تخصصی محسوب می شود.

بیشتر بخوانید : انتخاب قطعات مقاوم برای سیستم‌ های پرسرعت

مقایسه راندمان انتقال جریان در سیم لاکی و سیم لیتز

راندمان انتقال جریان شاید مهم ترین موضوعی باشد که در مقایسه سیم لاکی با سیم لیتز بررسی می شود. هنگامی که جریان الکتریکی از یک سیم عبور می کند، بسته به ساختار سیم، توزیع جریان می تواند یکنواخت یا سطح محور باشد. در سیم لاکی که تک رشته ای است، جریان در فرکانس های پایین به طور کامل از سطح مقطع عبور می کند و عملکرد مناسبی دارد. اما در فرکانس های بالا، جریان تمایل دارد فقط روی سطح هادی حرکت کند، که این موضوع باعث افزایش مقاومت ظاهری سیم می شود. هرچه فرکانس بالاتر رود، بخش کمتری از سیم درگیر انتقال جریان می شود و تلفات افزایش می یابد.

در سیم لیتز به دلیل وجود تعداد زیادی رشته نازک که هرکدام عایق مستقل دارند، جریان می تواند به طور همزمان و به شکل متوازن میان رشته ها توزیع شود. این ساختار باعث می شود سیم لیتز در فرکانس های بالا تلفات بسیار کمتری نسبت به سیم لاکی داشته باشد. این تفاوت عملکرد به خصوص در تجهیزاتی مانند سلف ها، ترانس های فرکانس بالا، منابع تغذیه سوئیچینگ یا شارژرهای سریع کاملا محسوس است.

در کاربردهای فرکانس پایین تفاوت راندمان کمتر است، اما همچنان سیم لاکی به دلیل ساختار ساده و مقاومت کمتر، انتخابی اقتصادی تر و مناسب تر در این دسته مصارف محسوب می شود. به این ترتیب راندمان سیم لیتز زمانی اهمیت پیدا می کند که فرکانس کاری بالا و تغییرات سریع جریان مطرح باشد.

بیشتر بخوانید : اثر دمای زیاد بر سیم لاکی و عایق پریشمان

بررسی مقاومت حرارتی و دوام در سیم لاکی و سیم لیتز

مقاومت حرارتی یکی از مهم ترین شاخص هایی است که باید در پروژه های صنعتی و الکترونیکی مورد توجه قرار گیرد. سیم لاکی معمولا با عایق هایی تولید می شود که قابلیت تحمل دمای بالا را دارند. کلاس حرارتی سیم لاکی می تواند از کلاس A تا کلاس H باشد که بسته به نوع لاک، توانایی تحمل دما از ۱۰۵ تا ۱۸۰ درجه سانتی گراد متفاوت است. همین ویژگی باعث شده سیم لاکی در موتورهای الکتریکی، ژنراتورها و ترانسفورماتورهای صنعتی به صورت گسترده استفاده شود.

سیم لیتز از این نظر عملکرد متفاوتی دارد. اگرچه هر رشته از سیم لیتز دارای عایق مستقل است، اما میزان مقاومت حرارتی آن بیشتر به نوع پلیمر مورد استفاده در عایق وابسته است. در بسیاری از سیم های لیتز از عایق های بسیار مقاوم مانند پلی اورتان یا پلی استر استفاده می شود، اما به دلیل ظرافت رشته ها، تحمل حرارت معمولا کمی کمتر از سیم لاکی است. با این وجود، سیم لیتز در دماهای بالا کمتر مستعد تخریب عایق نقطه ای است زیرا جریان میان رشته ها تقسیم می شود و حرارت به صورت یکنواخت توزیع می شود.

از نظر دوام مکانیکی، سیم لاکی به دلیل تک رشته بودن، استحکام بیشتری در برابر کشش دارد اما شکنندگی آن در مقابل خم کاری زیاد بیشتر است. در حالی که سیم لیتز انعطاف پذیری بسیار بالایی دارد و برای کار در فضاهای کوچک و پیچیده مناسب تر است. همین انعطاف بالا یکی از دلایلی است که در سیم پیچ های فرکانس بالا معمولا از سیم لیتز استفاده می شود.

تاثیر پدیده اثر پوستی بر کارایی سیم لاکی و سیم لیتز

اثر پوستی یکی از پدیده های معروف در فیزیک جریان های الکتریکی است که نقش تعیین کننده ای در مقایسه سیم لاکی با سیم لیتز دارد. هنگامی که جریان AC با فرکانس بالا از یک سیم عبور می کند، تمایل دارد بیشتر در سطح خارجی هادی جریان پیدا کند. این رفتار باعث می شود سطح مقطع موثر سیم کاهش یابد و مقاومت ظاهری سیم افزایش پیدا کند. هرچه فرکانس بیشتر شود، شدت اثر پوستی نیز بیشتر خواهد شد.

در سیم لاکی به دلیل تک رشته ای بودن، اثر پوستی به وضوح بیشتری دیده می شود و بخش قابل توجهی از سیم عملا بلااستفاده می ماند. این موضوع باعث افزایش حرارت، کاهش راندمان و افزایش مصرف انرژی در تجهیزات فرکانس بالا می شود. به همین دلیل استفاده از سیم لاکی در تجهیزات سوئیچینگ یا سلف های فرکانس بالا معمولا توصیه نمی شود.

اما در سیم لیتز به دلیل وجود تعداد زیادی رشته نازک با عایق جداگانه، سطح تماس جریان به صورت چندبرابر افزایش پیدا می کند و عملا اثر پوستی به حداقل می رسد. جریان الکتریکی میان رشته ها تقسیم می شود و هر رشته با قطر کم، کاملا درگیر انتقال جریان می شود. به همین دلیل سیم لیتز گزینه ایده آل برای فرکانس های بالا و کاربردهایی است که در آن ها راندمان و کاهش تلفات اهمیت ویژه ای دارد.

بیشتر بخوانید : محافظت از موتور و ترانس با روش های ساده

انتخاب سیم مناسب بر اساس نوع کاربرد: موتور، ترانس، فرکانس بالا

انتخاب بین سیم لاکی و سیم لیتز همیشه به نوع کاربرد بستگی دارد. هر پروژه نیازهای خاص خود را دارد و باید بر اساس عوامل مختلفی مانند نوع میدان مغناطیسی، میزان جریان، فرکانس کاری، فضای فیزیکی، دما و نوع بار تصمیم گیری شود. در موتورهای الکتریکی که جریان اغلب فرکانس پایین دارد و حرارت نقش مهمی ایفا می کند، سیم لاکی بهترین انتخاب است. این سیم توانایی تحمل دمای بالا، توان مکانیکی مناسب و قابلیت سیم پیچی فشرده را دارد و می تواند میدان مغناطیسی یکنواختی ایجاد کند.

در ترانسفورماتورهای قدرت نیز معمولا از سیم لاکی استفاده می شود، مگر در مواردی که فرکانس کاری بالا باشد. در منابع تغذیه سوئیچینگ که فرکانس کاری معمولا بین ۲۰ تا ۱۰۰ کیلوهرتز است، سیم لیتز بهترین انتخاب محسوب می شود. زیرا تلفات ناشی از اثر پوستی را به حداقل می رساند و مانع از ایجاد حرارت اضافی می شود.

همچنین در کاربردهایی مانند کویل های فرکانس بالا، RFID، شارژرهای القایی، تجهیزات پزشکی و سیستم های مخابراتی، سیم لیتز به دلیل عملکرد فوق العاده در فرکانس های بالا، گزینه ای بی رقیب است. در مقابل برای پروژه های ساده تر یا دستگاه هایی که فرکانس پایین دارند، سیم لاکی همچنان اقتصادی ترین و مطمئن ترین انتخاب محسوب می شود.

بیشتر بخوانید : بررسی سیم لاکی سازگار با محیط زیست با روکش‌ های جدید

مزایا و معایب سیم لاکی و سیم لیتز در پروژه های صنعتی

سیم لاکی به عنوان یکی از پایه ای ترین سیم های مورد استفاده در صنعت مزایای قابل توجهی دارد. قیمت مناسب، تحمل حرارت بالا، امکان استفاده در تراکم بالا، و سازگاری با موتور و ترانسفورماتور، از مهم ترین مزایای آن است. اما این سیم در برابر فرکانس بالا عملکرد ضعیف تری دارد و اثر پوستی باعث کاهش راندمان آن می شود. همچنین انعطاف پذیری کم تر آن باعث می شود در فضاهای پیچیده سیم پیچی محدودیت هایی ایجاد شود.

سیم لیتز در مقابل دارای راندمان عالی در فرکانس بالا، انعطاف پذیری بالا و تلفات حرارتی کمتر است. این سیم در پروژه هایی که کارایی و راندمان در اولویت هستند، انتخابی ایده آل است. با این حال قیمت بالاتر، حساسیت بیشتر رشته های نازک و پیچیدگی تولید از جمله معایب آن محسوب می شود.

در نتیجه انتخاب میان این دو سیم به میزان حساسیت پروژه، فرکانس کاری، بودجه و نوع تجهیزات مورد استفاده بستگی دارد. هیچ کدام از این دو سیم به طور مطلق برتری کامل ندارند، بلکه هرکدام برای شرایط مشخصی طراحی شده اند.

بیشتر بخوانید : دلایل خرابی زودهنگام عایق سیم

سخن پایانی

مقایسه سیم لاکی با سیم لیتز نشان می دهد که هر دو سیم نقش مهمی در صنعت برق و الکترونیک دارند اما ساختار و عملکرد آن ها برای کاربردهای متفاوتی طراحی شده است. سیم لاکی انتخابی ایده آل برای موتورهای الکتریکی، ترانسفورماتورها و سیم پیچ های فرکانس پایین است، در حالی که سیم لیتز با ساختار چندرشته ای خود بهترین گزینه برای سیستم هایی است که در آن ها فرکانس بالا و راندمان اهمیت حیاتی دارد. شناخت دقیق تفاوت ها، مزایا و محدودیت های هر سیم کمک می کند انتخابی هوشمندانه انجام شود و از بروز مشکلاتی مانند افزایش حرارت، تلفات انرژی یا کاهش عمر تجهیزات جلوگیری گردد.

سوالات متداول

آیا سیم لیتز همیشه بهتر از سیم لاکی است؟
خیر. عملکرد بهتر سیم لیتز فقط در فرکانس های بالا دیده می شود. در فرکانس پایین، سیم لاکی اقتصادی تر و مناسب تر است.

کدام سیم برای موتورهای الکتریکی مناسب تر است؟
در اکثر موارد سیم لاکی بهترین گزینه برای موتورهای الکتریکی است زیرا تحمل دمایی بالاتر و ساختار مناسب تری برای ایجاد میدان مغناطیسی دارد.

چرا سیم لیتز در فرکانس های بالا تلفات کمتری دارد؟
به دلیل ساختار چندرشته ای و عایق جداگانه هر رشته، جریان در میان رشته ها تقسیم می شود و اثر پوستی کاهش می یابد که این موضوع تلفات سیم را کم می کند.
