راهنمای سیم‌ پیچی مرحله به مرحله ترانس

سیم پیچی ترانسفورماتور یکی از دقیق ترین و تخصصی ترین فرآیندها در مهندسی برق است و کوچک ترین خطا در آن می تواند بازدهی دستگاه را کاهش دهد، حرارت اضافی ایجاد کند یا حتی منجر به سوختن کامل ترانس شود. زمانی که تکنسین قصد دارد یک ترانس جدید بسازد یا نمونه معیوب را بازپیچی کند، باید مجموعه ای از اصول فنی، محاسبات الکتریکی، روش های عایق بندی و استانداردهای ایمنی را به درستی رعایت کند تا نتیجه کار قابل اعتماد، ایمن و پایدار باشد. اهمیت موضوع زمانی بیشتر می شود که بدانیم ترانس ها به عنوان یکی از حیاتی ترین اجزای مدار در دستگاه های صنعتی، شارژرها، منابع تغذیه، سیستم های صوتی، تجهیزات پزشکی و ده ها کاربرد دیگر مورد استفاده قرار می گیرند. از این رو داشتن یک راهنمای سیم پیچی مرحله به مرحله ترانس برای افرادی که می خواهند این مهارت را به صورت حرفه ای فراگیرند ضروری است.

در این مقاله به صورت تخصصی و قابل درک، تمامی مراحل سیم پیچی از معرفی اجزا تا تست نهایی، بررسی محاسبات، نحوه چیدمان لایه ها، روش پیچیدن سیم های اولیه و ثانویه و نکات حیاتی ایمنی توضیح داده شده است. این متن یک نقشه راه کامل است تا فرد بتواند بدون اتکا به منابع پراکنده، تمامی مراحل ساخت یا تعمیر یک ترانسفورماتور را با دقت و کیفیت بالا انجام دهد.

جهت خرید و اطلاع از قیمت سیم لاکی مسی برروی لینک مربوطه کلیک نمایید.

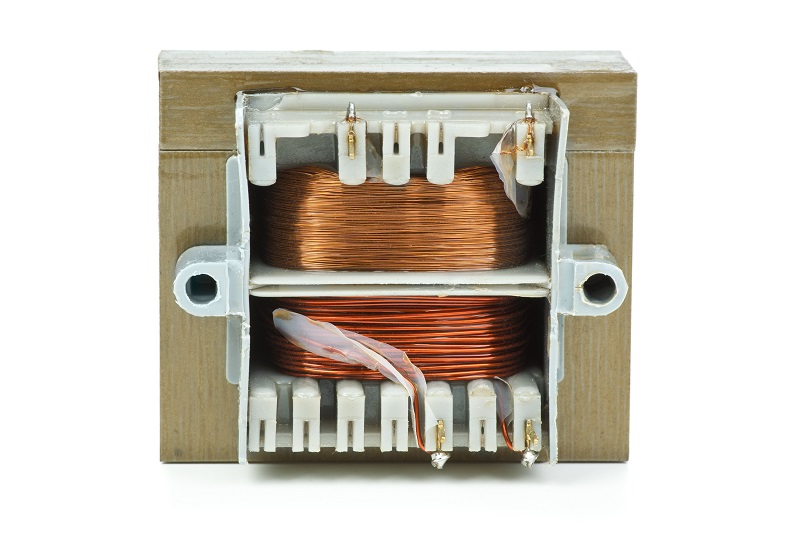

معرفی اجزای ترانس و اصول پایه قبل از شروع سیم پیچی

پیش از شروع فرآیند سیم پیچی، آشنایی با اجزای اصلی ترانس و اصول پایه کارکرد آن ضروری است، زیرا هر بخش نقشی مستقل و در عین حال وابسته به دیگر اجزا دارد. ترانس، دستگاهی است مبتنی بر القای الکترومغناطیسی که از دو سیم پیچ و یک هسته فلزی تشکیل شده است. در سیم پیچ اولیه، انرژی الکتریکی با ایجاد میدان مغناطیسی وارد هسته می شود و در سیم پیچ ثانویه همان میدان به انرژی الکتریکی تبدیل خواهد شد. این فرآیند ساده و در عین حال بسیار حساس است، زیرا کیفیت ساخت سیم پیچ ها تعیین کننده میزان راندمان و توان واقعی دستگاه است.

هسته ترانس معمولاً از ورقه های آهن سیلیس دار یا فریت تشکیل شده و هر کدام برای ولتاژ و فرکانس متفاوتی مناسب هستند. نوع هسته و سایز آن به طور مستقیم بر تعداد دور سیم پیچ تأثیر می گذارد، زیرا تراکم شار مغناطیسی باید در حد استاندارد باقی بماند تا راندمان کاهش نیابد. در همین مرحله اولیه است که مهندس باید تصمیم بگیرد ترانس مورد نظر افزاینده است یا کاهنده، تک خروجی است یا چند خروجی، و آیا از نوع EI است یا TOROIDAL.

در راهنمای سیم پیچی مرحله به مرحله ترانس این اصل مهم باید در ذهن باقی بماند که شناخت کامل اجزا به تکنسین کمک می کند در زمان عیب یابی به سرعت تشخیص دهد مشکل در کدام بخش رخ داده است.

بیشتر بخوانید : انتخاب قطعات مقاوم برای سیستم‌ های پرسرعت

ابزارها و مواد لازم برای سیم پیچی ترانس به صورت ایمن و دقیق

برای اجرای یک سیم پیچی حرفه ای، ابزارهای مناسب نقش حیاتی دارند، زیرا سیم پیچی فرآیندی ظریف و حساس است و باید بدون ایجاد فشار اضافی روی سیم، بدون آسیب به عایق و با نظم کامل انجام شود. معمولاً سیم پیچی با استفاده از دستگاه های ساده دستی تا دستگاه های حرفه ای نیمه اتوماتیک انجام می شود. اگرچه بسیاری از افراد با دستگاه دستی نیز نتیجه مطلوب می گیرند، اما دقت و سرعت در دستگاه نیمه اتوماتیک بالاتر است.

مواد اولیه شامل سیم مسی لاکی درجه یک، نوار عایق کشی کلاس حرارتی مناسب، کاغذ عایق، چسب نسوز و صفحات فشرده مخصوص ترانس است. انتخاب نوع سیم مسی به شدت مهم است، زیرا قطر سیم تعیین کننده میزان جریان عبوری و تحمل حرارتی آن است. در کنار مواد اولیه، ابزارهای کمکی مانند سوهان ظریف، کاتر، گیج اندازه گیری قطر سیم، گیره ثابت کننده و دستگاه تست مقاومت عایقی نیز ضروری هستند.

در بخش تجهیزات، نکته ای که همیشه در راهنمای سیم پیچی مرحله به مرحله ترانس ذکر می شود، رعایت ایمنی فردی است. زیرا سیم پیچی روی هسته فلزی می تواند لبه های تیز داشته باشد و اگر دستکش مناسب استفاده نشود، احتمال آسیب دیدگی وجود دارد.

بیشتر بخوانید : مقایسه سیم لاکی با سیم لیتز

محاسبات مهم: تعیین تعداد دور، قطر سیم و نسبت تبدیل برای هر نوع ترانس

محاسبات یکی از مهم ترین بخش های سیم پیچی ترانس است، زیرا کوچک ترین خطا در تعیین تعداد دور یا انتخاب قطر سیم می تواند موجب افزایش دما، کاهش بازدهی، زوزه کشیدن ترانس، اشباع هسته یا حتی سوختن دستگاه شود. تعیین تعداد دور به سه عامل اصلی وابسته است: سطح مقطع هسته، ولتاژ ورودی و نوع آلیاژ هسته. معمولاً برای هر هسته یک ضریب استاندارد وجود دارد که تعیین می کند برای هر ولت چند دور نیاز است.

در همین مرحله باید نسبت تبدیل نیز محاسبه شود. نسبت تبدیل برابر است با تعداد دور سیم اولیه تقسیم بر تعداد دور سیم ثانویه. اگر نسبت کمتر از حد لازم باشد، ولتاژ خروجی کاهش می یابد و اگر بیشتر باشد، ممکن است ترانس وارد ناحیه اشباع شود.

انتخاب قطر سیم نیز بخشی جداگانه است. هر قطر سیم جریان مشخصی را تحمل می کند و اگر ظریف تر از حد لازم انتخاب شود، حرارت داخلی افزایش می یابد و سیم پیچ ثانویه در مدت کوتاهی دچار آسیب می شود. به همین دلیل در راهنمای سیم پیچی مرحله به مرحله ترانس همیشه توصیه می شود پیش از شروع کار، جدول استاندارد جریان مجاز سیم مسی بررسی شود.

جدول نمونه برای تعیین جریان مجاز سیم مسی

قطر سیم (میلی‌متر)	جریان قابل‌تحمل (آمپر)	کاربرد معمول
0.3	0.6	ترانس‌های کوچک
0.6	1.2	منابع تغذیه متوسط
1.0	2.5	ترانس صنعتی کوچک
1.5	4.5	ترانس توان بالا

این جدول تنها نمونه‌ ای از الگوهای رایج است و در پروژه‌ های حرفه‌ ای دقت بیشتری لازم است.

روش گام به گام پیچیدن سیم اولیه و ثانویه با تکنیک های صحیح

پیچیدن سیم مرحله ای دقیق و حساس است، زیرا هر دور سیم باید با کشش یکنواخت، زاویه مناسب و بدون آسیب به لاک اجرا شود. سیم پیچ اولیه معمولاً در نزدیک ترین نقطه به هسته قرار می گیرد تا بیشترین ارتباط مغناطیسی را داشته باشد. پیش از شروع، سطح هسته با لایه ای از کاغذ عایق پوشانده می شود تا از تماس مستقیم سیم با لبه های فلزی جلوگیری شود.

در هنگام پیچیدن اولیه، تکنسین باید مراقب باشد که سیم ها کاملاً منظم کنار یکدیگر قرار گیرند، زیرا هرگونه بی نظمی در سیم پیچ می تواند باعث ایجاد نویز، افزایش حرارت و کاهش راندمان شود. در راهنمای سیم پیچی مرحله به مرحله ترانس یکی از نکات کلیدی این است که هر لایه باید پس از تکمیل، با کاغذ عایق مناسب پوشانده شود.

سیم پیچ ثانویه معمولاً پس از تکمیل اولیه انجام می شود. در این مرحله تعداد دور بیشتر یا کمتر بسته به نوع ترانس تعیین می شود. تکنیک پیچش باید دقیق و آهنگ دار باشد. سیم پیچ های ثانویه معمولاً با قطرهای متفاوت انجام می شوند تا چند خروجی مختلف تأمین شود. مهم ترین اصل این است که سیم ها هیچ گاه روی یکدیگر فشار بیش از حد وارد نکنند، زیرا این مسئله باعث ترک خوردگی لاک و اتصال میان دوری خواهد شد.

بیشتر بخوانید : محافظت از موتور و ترانس با روش های ساده

نحوه عایق بندی، چیدمان لایه ها و جلوگیری از اتصال های ناخواسته

عایق بندی یکی از مهم ترین مراحل در راهنمای سیم پیچی مرحله به مرحله ترانس است، زیرا عمده خرابی ها در ترانس به دلیل ضعف در عایق بندی رخ می دهد. هر لایه از سیم پیچ باید پس از تکمیل با کاغذ عایق، نوار چسب نسوز یا صفحات فشرده مخصوص پوشانده شود. این کار مانع برخورد دورهای جدید با دورهای قبلی می شود و از ایجاد اتصال های ناخواسته جلوگیری می کند.

چیدمان لایه ها باید با نظم کامل انجام گیرد. لایه ها نباید بیش از حد فشرده شوند، زیرا علاوه بر کاهش کیفیت عایق، باعث ایجاد لرزش و نویز در ترانس می شود. یکی از تکنیک های مهم، استفاده از چسب رزینی سبک در لایه های مختلف است که لرزش را به حداقل می رساند و باعث استحکام کلی ساختار می شود.

در برخی پروژه ها، به خصوص ترانس های توان بالا، فاصله میان لایه ها باید با دقت بیشتری تنظیم شود. استفاده از عایق های کلاس A، B یا F بسته به حرارت کار دستگاه ضروری است. اگر انتخاب نوع عایق اشتباه باشد، دمای داخلی باعث تجزیه آن شده و ترانس در مدت کوتاهی دچار آسیب می شود.

بیشتر بخوانید : بررسی سیم لاکی سازگار با محیط زیست با روکش‌ های جدید

تست نهایی، عیب یابی و نکات ایمنی قبل از راه اندازی ترانس

پس از تکمیل سیم پیچی، مهم ترین بخش تست نهایی است. اولین مرحله تست مقاومت عایقی است که با دستگاه میگر انجام می شود. این تست مشخص می کند عایق کاری تا چه اندازه سالم است و آیا نشتی ولتاژ وجود دارد یا خیر. اگر مقدار مقاومت بسیار پایین باشد، نشان دهنده ایراد در لایه بندی، آسیب در لاک سیم یا فشار بیش از حد در هنگام پیچیدن است.

در مرحله بعد تست ولتاژ ورودی و خروجی انجام می شود. ابتدا ترانس با ولتاژ بسیار پایین آزمایش می شود و مقدار خروجی بررسی می گردد. اگر نسبت تبدیل مطابق محاسبات نباشد، احتمال خطا در تعداد دور یا اشتباه در شیارگذاری وجود دارد.

عیب یابی نیز جز جدایی ناپذیر راهنمای سیم پیچی مرحله به مرحله ترانس است. برخی از رایج ترین ایرادها شامل صدا دادن ترانس، گرم شدن بیش از حد، خروجی نامنظم و لرزش داخلی هستند. این ایرادها معمولاً به دلیل شل بودن سیم پیچ، فشار بیش از حد روی دورها یا ضعف عایق رخ می دهند.

در نهایت تست اتصال بدنه و بررسی ارت دستگاه اهمیت بسیار زیادی دارد، زیرا کوچک ترین نشتی می تواند باعث آسیب به تجهیزات یا خطر برق گرفتگی شود.

سخن پایانی

سیم پیچی ترانس فرآیندی است که نیاز به دقت، تمرکز و رعایت کامل اصول فنی دارد. هر مرحله از معرفی اجزا تا محاسبه تعداد دور، اجرای سیم پیچ، عایق بندی، تست نهایی و عیب یابی، نقشی حیاتی در عملکرد نهایی ترانسفورماتور دارد. اگر این مراحل با دقت علمی انجام شوند، ترانسی که ساخته می شود سال ها بدون افت کیفیت کار خواهد کرد و توان مورد نیاز مدار را با راندمان بالا تأمین می کند. رعایت نکات ایمنی، استفاده از ابزارهای استاندارد و شناخت صحیح نوع هسته و سیم، مهم ترین پایه های ساخت یک ترانس حرفه ای است. این راهنمای سیم پیچی مرحله به مرحله ترانس می تواند به عنوان یک مرجع کامل برای تکنسین ها، دانشجویان و افراد علاقه مند به ساخت یا تعمیر ترانس مورد استفاده قرار گیرد.

سوالات متداول

آیا برای سیم پیچی ترانس باید حتماً دستگاه مخصوص داشت؟
خیر، بسیاری از ترانس های کوچک با ابزار دستی قابل سیم پیچی هستند، اما استفاده از دستگاه نیمه اتوماتیک دقت، سرعت و کیفیت کار را بسیار افزایش می دهد.

چرا ترانس بعد از سیم پیچی گرم می شود؟
گرم شدن معمولاً به دلیل اشتباه در تعداد دور، انتخاب قطر نامناسب سیم یا ضعف در عایق بندی رخ می دهد و باید بلافاصله بررسی شود.

آیا می توان سیم لاکی معیوب را ترمیم کرد؟
ترمیم سیم لاکی توصیه نمی شود، زیرا کوچک ترین آسیب به لاک باعث اتصال میان دوری می شود. بهتر است بخش آسیب دیده یا کل سیم پیچ دوباره اجرا شود.
