در طراحی و تولید موتورهای الکتریکی، انتخاب سیم لاکی مناسب از حیاتی ترین مراحل است؛ زیرا این عنصر نه تنها در انتقال جریان نقش دارد بلکه در تعیین میزان تلفات، بازده، و عمر مفید موتور نیز اثرگذار است. موتورهای تک فاز و سه فاز، با وجود عملکرد مشابه در ایجاد گشتاور، از نظر جریان، دما، بار و نوع سیم پیچی تفاوت های قابل توجهی دارند. در نتیجه، انتخاب نوع سیم لاکی برای هر یک باید بر اساس شرایط کاری و الزامات حرارتی انجام شود.
در موتورهای مدرن، معمولاً از سیم لاکی مسی یا سیم لاکی آلومینیومی به عنوان هادی استفاده می شود. این سیم ها با روکش هایی از مواد مقاوم در برابر حرارت و فشار مانند عایق نومکس، مایلر و پرشمان پوشانده می شوند تا از تماس مستقیم بین لایه ها و ایجاد قوس الکتریکی جلوگیری شود. مقاومت الکتریکی، رسانایی حرارتی، ضخامت لاک و نوع عایق، عواملی هستند که در عملکرد کلی موتور تأثیر مستقیم دارند.
در این مقاله به بررسی دقیق اصول انتخاب سیم لاکی برای موتورهای تک فاز و سه فاز می پردازیم تا بدانیم چه ویژگی هایی باعث افزایش راندمان، پایداری و طول عمر سیستم می شود.
جهت خرید و اطلاع از قیمت سیم لاکی مسی برروی لینک مربوطه کلیک نمایید.
اهمیت انتخاب سیم لاکی در عملکرد و عمر موتورهای الکتریکی
سیم لاکی به عنوان اصلی ترین جزء رسانای موتورهای الکتریکی، وظیفه ی انتقال جریان الکتریکی و ایجاد میدان مغناطیسی را بر عهده دارد. انتخاب نادرست آن می تواند منجر به افزایش تلفات، بالا رفتن حرارت و حتی سوختن سیم پیچ شود. در موتورهای تک فاز، جریان به صورت متناوب تنها در یک مسیر عبور می کند، بنابراین سیم باید توان تحمل جریان بالا در مقاطع زمانی کوتاه را داشته باشد. اما در موتورهای سه فاز، توزیع جریان یکنواخت تر است و تنش حرارتی کمتر می باشد، با این حال فشار مکانیکی و ارتعاش بیشتر است.
در چنین شرایطی، سیم لاکی مسی به دلیل رسانایی بالا (حدود ۵۸ مگاسیمانس بر متر) و مقاومت کمتر در برابر اکسید شدن، گزینه ای ایده آل است. این نوع سیم می تواند جریان بیشتری را بدون افزایش دمای شدید منتقل کند. در مقابل، سیم لاکی آلومینیومی سبک تر و ارزان تر است اما مقاومت الکتریکی بیشتری دارد، بنابراین معمولاً در موتورهای کوچک تر یا سیستم هایی با محدودیت وزن استفاده می شود.
عایق کاری مناسب نیز اهمیت زیادی دارد. عایق نومکس، مایلر و پرشمان با تحمل حرارتی بالا، مانع از شکست الکتریکی و تخریب لاک در دماهای زیاد می شوند. این عایق ها در کنار کیفیت سیم، مجموعه ای را تشکیل می دهند که بازده و عمر مفید موتور را تعیین می کند.
بیشتر بخوانید : انتخاب قطعات مقاوم برای سیستم های پرسرعت
تفاوت های فنی بین سیم لاکی مسی و آلومینیومی در موتورهای تک فاز و سه فاز
در نگاه اول، تفاوت سیم مسی و آلومینیومی ممکن است فقط در وزن یا قیمت به نظر برسد، اما در واقع این دو ماده رفتار الکتریکی و حرارتی کاملاً متفاوتی دارند. سیم لاکی مسی دارای رسانایی بالاتر است و در شرایطی که بار متغیر یا دمای بالا وجود دارد، پایداری بیشتری نشان می دهد. این ویژگی در موتورهای سه فاز که جریان دائماً در حال تغییر فاز است، اهمیت ویژه ای دارد.
در مقابل، سیم لاکی آلومینیومی با وزن کمتر و هزینه ی پایین تر، برای موتورهای تک فاز سبک تر یا فن ها و پمپ های خانگی مناسب تر است. البته رسانایی پایین تر آلومینیوم باعث افزایش حرارت در زمان کار مداوم می شود، به همین دلیل در طراحی موتورهایی با سیم آلومینیوم باید سطح مقطع هادی بزرگ تر انتخاب شود تا افت توان جبران گردد.
جدول مقایسه ویژگی های سیم لاکی مسی و آلومینیومی
این جدول ویژگی های سیم لاکی مسی و آلومینیومی را به شما معرفی می کند تا بتوانید با این دو محصول بیش تر آشنا شوید.
| ویژگی فنی | سیم لاکی مسی | سیم لاکی آلومینیومی |
| رسانایی الکتریکی | بسیار بالا | متوسط |
| مقاومت حرارتی | عالی (تا ۲۲۰°C) | خوب (تا ۱۵۵°C) |
| وزن مخصوص | بیشتر | کمتر |
| قیمت | بالاتر | پایین تر |
| کاربرد اصلی | موتورهای صنعتی سه فاز | موتورهای کوچک تک فاز |
در نتیجه، انتخاب بین این دو نوع سیم باید بر اساس توان موتور، محیط کاری، محدودیت وزن و الزامات اقتصادی انجام شود. برای مثال، در یک موتور سه فاز صنعتی که در شرایط دمایی بالا کار می کند، سیم مسی با لاک پلی آمیدی و عایق نومکس بهترین عملکرد را ارائه می دهد.

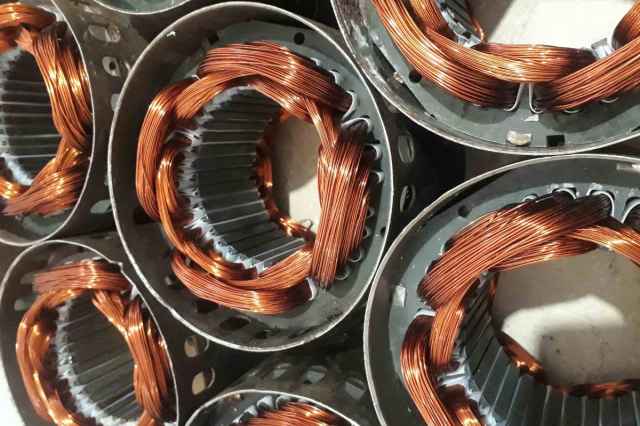

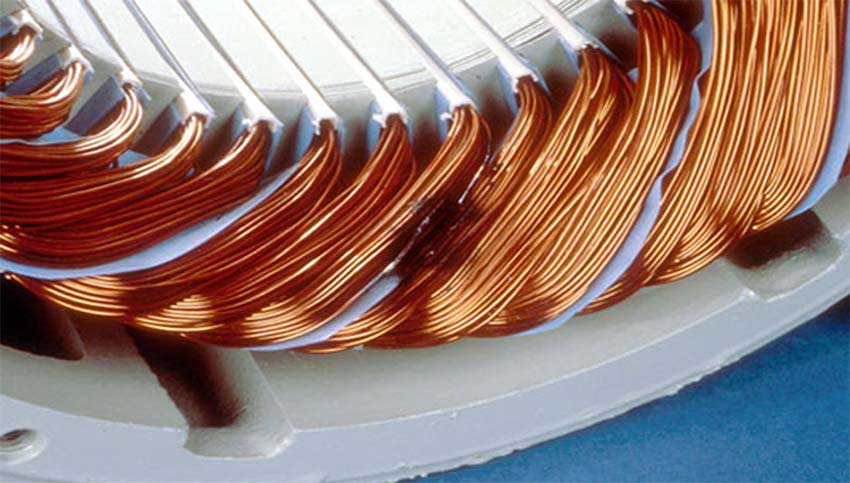

نقش عایق های نومکس، مایلر و پرشمان در پایداری حرارتی سیم پیچ ها
یکی از مهم ترین عوامل تخریب موتورهای الکتریکی، افزایش بیش از حد دمای سیم پیچ است. دماهای بالا باعث تجزیه لاک سیم و در نهایت اتصال کوتاه بین لایه ها می شود. برای جلوگیری از این مسئله، عایق های حرارتی و الکتریکی نقش حیاتی دارند.
نومکس (Nomex) ساخته شده از الیاف آرامیدی است و می تواند دماهای تا ۲۲۰ درجه سانتی گراد را بدون از دست دادن خواص دی الکتریک تحمل کند. این عایق در موتورهای سه فاز با بار سنگین استفاده می شود. عایق مایلر (Mylar) نوعی فیلم پلی استری انعطاف پذیر است که در بین فازها یا لایه های سیم پیچ قرار می گیرد و مقاومت خوبی در برابر رطوبت و ارتعاش دارد. پرشمان (Presspahn) نیز از سلولز فشرده ساخته شده و برای جداسازی سیم پیچ ها در موتورهای خشک کاربرد دارد.
ترکیب این عایق ها در طراحی مدرن موتور باعث ایجاد حفاظت چندلایه در برابر حرارت، رطوبت و شوک های الکتریکی می شود. برای مثال، در موتورهای فشار قوی از ساختار چندلایه شامل نومکس–مایلر–پرشمان استفاده می شود تا هر لایه وظیفه خاصی در حفاظت حرارتی و مکانیکی بر عهده گیرد.
معیارهای مهندسی برای انتخاب سیم لاکی مناسب در کاربردهای صنعتی
انتخاب سیم لاکی مناسب باید بر اساس مجموعه ای از فاکتورهای فنی انجام شود که شامل کلاس حرارتی، ضخامت لاک، نوع هادی، دمای کاری، ولتاژ نامی و نوع عایق مکمل است. در طراحی های صنعتی، این انتخاب به صورت عددی و بر اساس استانداردهای IEC و NEMA صورت می گیرد.
کلاس حرارتی سیم ها از ۱۳۰°C (کلاس B)تا ۲۲۰°C (کلاس H) متغیر است. هرچه دمای کاری بالاتر باشد، نوع لاک و عایق باید مقاوم تر باشد. در موتورهایی که با بار سنگین کار می کنند یا در معرض ارتعاش قرار دارند، توصیه می شود از سیم لاکی مسی با لاک پلی ایمید و عایق نومکس استفاده شود.
همچنین در محیط هایی با رطوبت زیاد، استفاده از مایلر ضروری است زیرا این عایق خاصیت ضدبخار و ضدخوردگی دارد. برای موتورهای کوچک خانگی نیز سیم آلومینیومی با لاک پلی استری گزینه ای اقتصادی و کافی است، به شرطی که طراحی سیم پیچ با سطح مقطع بیشتر انجام شود.
بیشتر بخوانید : محافظت از موتور و ترانس با روش های ساده
روش های آزمون و کنترل کیفیت سیم لاکی قبل از استفاده در موتور
حتی اگر بهترین نوع سیم انتخاب شود، بدون کنترل کیفیت دقیق نمی توان عملکرد مطلوبی از موتور انتظار داشت. آزمایش های فنی بر روی سیم لاکی شامل تست عایقی، مقاومت حرارتی، ضخامت لاک، تست کشش و انعطاف پذیری است. این تست ها معمولاً بر اساس استانداردهای ASTM و IEC انجام می شوند.
در تست مقاومت حرارتی، نمونه سیم در دمای ۲۰۰ تا ۲۲۰ درجه سانتی گراد به مدت مشخصی حرارت داده می شود تا مشخص شود آیا لاک ترک می خورد یا خیر. در تست کشش نیز مقاومت سیم در برابر نیروهای مکانیکی بررسی می شود تا از پارگی احتمالی در زمان سیم پیچی جلوگیری شود.
علاوه بر این، تست های الکتریکی مانند High Voltage Test برای بررسی دوام عایق در ولتاژهای بالا (مثلاً ۵۰۰۰ ولت) انجام می شود. در موتورهای صنعتی، هر قرقره سیم قبل از مصرف باید گواهی کنترل کیفیت و تاریخ تولید داشته باشد تا از اطمینان عملکردی آن اطمینان حاصل شود.
بیشتر بخوانید : سیم لاکی در صنعت گیمینگ و کنسول‌های بازی
سخن پایانی
انتخاب سیم لاکی مناسب برای موتورهای تک فاز و سه فاز فرآیندی فنی و چندمرحله ای است که باید با در نظر گرفتن نوع کاربرد، شرایط کاری و الزامات حرارتی انجام شود. سیم لاکی مسی و آلومینیومی هرکدام ویژگی های خاص خود را دارند و در صورت انتخاب درست، می توانند عمر موتور را چندین برابر افزایش دهند. استفاده از عایق های نومکس، مایلر و پرشمان نیز نقش کلیدی در پایداری سیستم و جلوگیری از تخریب حرارتی دارد.
به طور کلی، توجه به جزئیات فنی مانند کلاس حرارتی، کیفیت لاک، تست های استاندارد و شرایط محیطی، تفاوت بین یک موتور کارآمد و یک موتور پرهزینه و آسیب پذیر را رقم می زند.
سوالات متداول
۱. چرا در موتورهای صنعتی از سیم لاکی مسی بیشتر استفاده می شود؟
زیرا رسانایی بالاتری دارد، حرارت را بهتر منتقل می کند و در برابر اکسید شدن مقاوم تر است.
۲. آیا می توان از سیم لاکی آلومینیومی در موتورهای سه فاز استفاده کرد؟
بله، اما تنها در صورت طراحی دقیق با سطح مقطع بزرگ تر و استفاده از عایق مقاوم مانند نومکس یا مایلر.
۳. بهترین عایق برای موتورهای دمای بالا کدام است؟
نومکس به دلیل مقاومت حرارتی تا ۲۲۰°C و پایداری در برابر شوک الکتریکی، بهترین انتخاب برای موتورهای فشارقوی است.
۴. چگونه می توان از کیفیت سیم لاکی اطمینان حاصل کرد؟
با انجام تست های استاندارد شامل مقاومت حرارتی، ضخامت لاک و تست ولتاژ بالا بر اساس استانداردهای IEC و ASTM.
۵. تفاوت اصلی موتورهای تک فاز و سه فاز در انتخاب سیم لاکی چیست؟
در موتورهای تک فاز، جریان بالاتر و حرارت بیشتری تولید می شود؛ بنابراین نیاز به سیم مقاوم تر و عایق حرارتی قوی تر است.
