عایق سربندی یکی از مهم ترین اجزاء در صنایع برق، الکترونیک و موتورهای الکتریکی است که نقش محافظتی در برابر جریان الکتریکی، حرارت و عوامل محیطی دارد. انتخاب نوع عایق مناسب تاثیر مستقیمی بر طول عمر تجهیزات، ایمنی عملکرد و راندمان سیستم دارد.
در این مقاله به بررسی انواع عایق سربندی، کاربردهای هر نوع و مزایا و محدودیت های آن می پردازیم تا بتوانید انتخابی هوشمندانه داشته باشید.
انواع عایق سربندی بر اساس جنس
در بازار انواع متنوعی از عایق سربندی یافت می شود که هر کدام برای شرایط خاصی طراحی شده اند. برخی از مهم ترین آن ها شامل موارد زیر هستند:
۱. عایق سربندی از جنس فایبرگلاس:
فایبرگلاس یکی از پرکاربردترین مواد در عایق بندی سیم پیچ هاست. این ماده مقاومت حرارتی بالا، کشسانی مناسب و پایداری مکانیکی عالی دارد و معمولا در موتورها و ترانسفورماتورهایی که در دماهای بالا کار می کنند استفاده می شود.
بیشتر بخوانید : مایلر شفاف چیست و چه کاربردی دارد؟

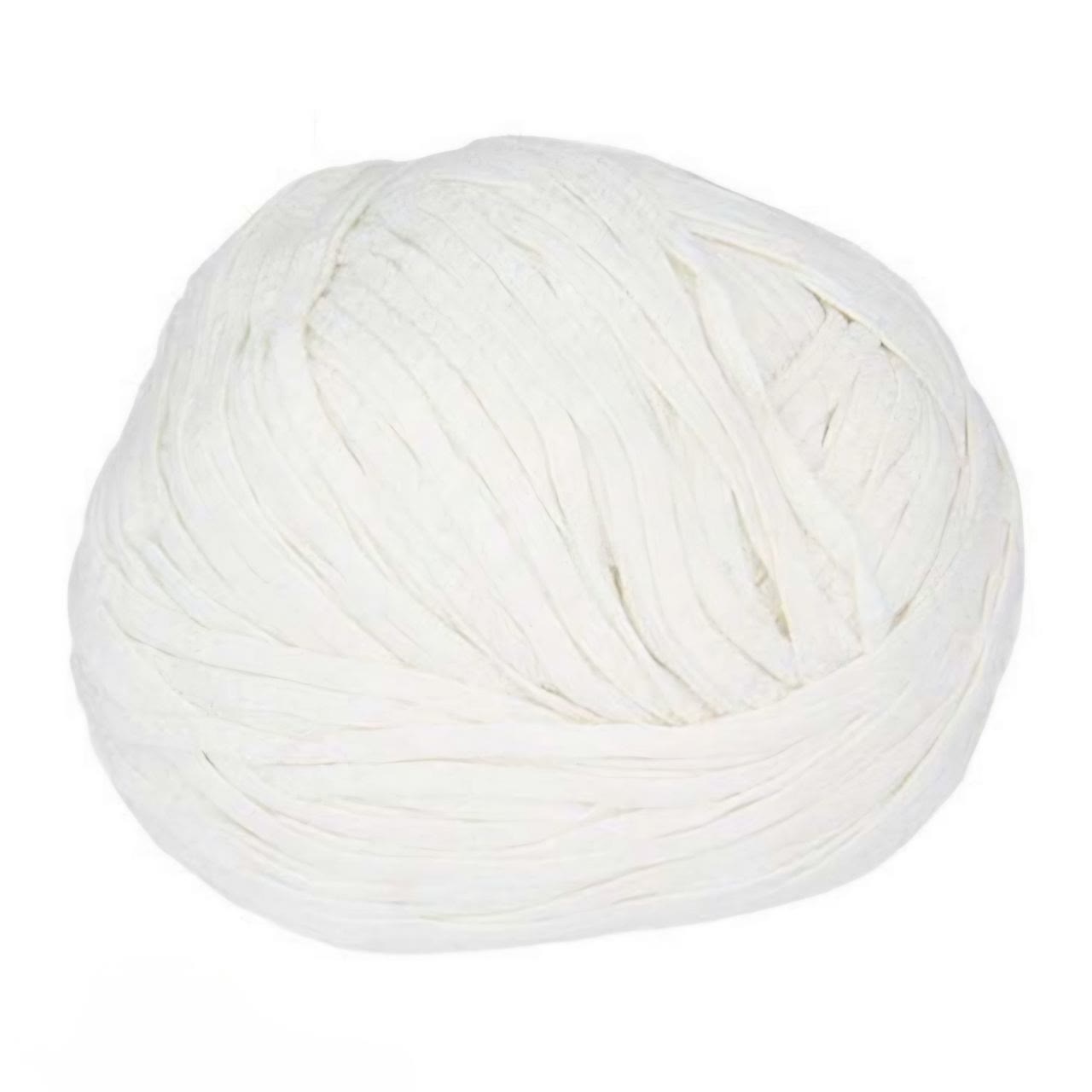

۲. عایق سربندی پلی استری:
این نوع عایق معمولا در دستگاه هایی که حرارت متوسط تولید می کنند کاربرد دارد. سبکی، قیمت مناسب و مقاومت کافی در برابر سایش از مشخصات آن است.
۳. عایق سربندی نخی مقاوم حرارت:
این نوع به ترکیب نخ های پنبه ای و مواد مقاوم در برابر حرارت مجهز است و در شرایطی که نیاز به انعطاف بالا همراه با مقاومت حرارتی وجود دارد گزینه ای مناسب به شمار می رود.
۴. عایق سربندی ابریشمی یا مصنوعی:
در دستگاه هایی که حساسیت الکتریکی بالایی دارند از الیاف ابریشمی مصنوعی بهره می برند که علاوه بر خاصیت غیر رسانا از لطافت سطحی نیز برخوردار است.
بیشتر بخوانید : نشانه های عایق مایلر باکیفیت
۵. عایق سربندی مایلر:
استفاده از فیلم مایلر در عایق کاری مدرن یک تحول محسوب می شود. مایلر نوعی پلی استر مهندسی شده با قدرت دی الکتریک بالا و مقاومت فوق العاده در برابر تخریب حرارتی است.
عایق سربندی از نظر دمای کاری
تقسیم بندی عایق ها تنها به جنس محدود نمی شود و بر اساس دمای قابل تحمل نیز طبقه بندی می شوند:
کلاس A: تا دمای ۱۰۵ درجه سانتی گراد (معمولا نخ پنبه ای)
کلاس B: تا دمای ۱۳۰ درجه (نخ فایبرگلاس با رزین مناسب)
کلاس F: تا دمای ۱۵۵ درجه (پوشش های پلی استری مقاوم)
کلاس H: تا دمای ۱۸۰ درجه (الیاف مایلر با روکش سیلیکونی یا اپوکسی)
انتخاب کلاس دمایی مناسب نقش بسزایی در افزایش طول عمر سیستم دارد چرا که حرارت یکی از دشمنان اصلی عایق ها است.
بیشتر بخوانید : اشتباهات رایج در استفاده از عایق های نومکس
روش های تولید عایق سربندی
تولید عایق سربندی فرآیندی دقیق و حساس است که شامل چند مرحله کلیدی می شود:
۱. آماده سازی الیاف خام
۲. پوشش دهی با مواد مقاوم به حرارت یا رزین های مخصوص
۳. خشک سازی و کنترل ضخامت یکنواخت
۴. بافت یا تابیدن به صورت نخ عایق شده
۵. تست کشش، انعطاف و مقاومت الکتریکی
کارخانه های معتبر از ماشین آلات اتوماتیک با کنترل دقیق حرارت و رطوبت استفاده می کنند تا دوام نخ سربندی در شرایط سخت تضمین شود.
ویژگی های فیزیکی و الکتریکی عایق های مرغوب
عایق سربندی با کیفیت باید ترکیبی از چند ویژگی مهم را داشته باشد، از جمله:
- مقاومت عالی در برابر نفوذ حرارت
- خاصیت غیر رسانایی در ولتاژهای بالا
- مقاومت مکانیکی در برابر پارگی و کشش
- عدم جذب رطوبت
- حفظ انعطاف در زمان کارکرد طولانی
- ثبات رنگ و عدم تغییر خصوصیات در محیط های صنعتی
عایق هایی که این ویژگی ها را به صورت هم زمان دارا باشند، معمولا هزینه بیشتری دارند اما در کارکرد بلند مدت، اقتصادی تر هستند.
بیشتر بخوانید : بررسی رفتار عایق نومکس در برابر شوک های حرارتی ناگهانی
کاربردهای مختلف عایق سربندی
عایق سربندی تقریبا در تمام دستگاه های مبتنی بر سیم پیچ دیده می شود. از موتورها و ژنراتورها گرفته تا پمپ ها و ترانس ها، همگی برای جلوگیری از اتصال و تخریب حرارتی به این عایق ها نیاز دارند. در صنعت خودروسازی از عایق های سبک تر استفاده می شود، در حالی که در نیروگاه ها نوع نسوز و مقاوم حرارت کاربرد دارد.
همچنین در تجهیزات اندازه گیری دقیق مانند ترانس جریان و ولتاژ کوچک، عایق مایلر یا ابریشمی ترجیح داده می شود زیرا تغییر شکل کمی دارد و خواص دی الکتریک پایداری ارائه می دهد.
مزایای استفاده از عایق سربندی استاندارد
استفاده از عایق های مرغوب مزایای فراوانی دارد که مستقیما بر عملکرد دستگاه اثر می گذارند:
- افزایش راندمان حرارتی سیم پیچ ها
- کاهش احتمال اتصال کوتاه
- محافظت در برابر ارتعاشات
- کاهش اثر رطوبت و گرد و غبار
- افزایش طول عمر موتور یا ترانس
- امکان کارکرد بلند مدت در دمای بالا
- جلوگیری از فرسودگی و خوردگی فلزات مجاور
در واقع مزایای فنی و اقتصادی این نوع عایق بر هر دو جنبه بهره وری و ایمنی تاثیرگذار است.
نکات مهم در انتخاب عایق سربندی
- دمای کاری تجهیزات و حداکثر حرارت قابل تحمل
- میزان جریان الکتریکی و ولتاژ سیم پیچ
- نوع تماس با رطوبت، روغن و مواد شیمیایی
- طول عمر مورد انتظار و شرایط محیطی
- بودجه و صرفه اقتصادی پروژه
سخن پایانی
انتخاب نوع عایق سربندی مناسب، کلید ایمنی، طول عمر و عملکرد پایدار تجهیزات الکتریکی و صنعتی است. هر نوع عایق مزایا و محدودیت های خاص خود را دارد و باید متناسب با دمای کاری، شرایط محیطی، ولتاژ و نوع تجهیزات انتخاب شود. آگاهی از کاربردها و مزایای هر نوع عایق، تصمیم گیری را ساده تر کرده و از بروز هزینه های اضافی و خرابی ناگهانی جلوگیری می کند.
سوالات متداول
بهترین عایق برای موتورهای صنعتی چیست؟
در محیط های دمای بالا، عایق نسوز و مایلر مناسب هستند.
نخ سربندی بهتر است یا مایلر؟
برای سیم پیچ های صنعتی حساس و تجهیزات با دمای بالا، مایلر؛ برای نصب آسان و انعطاف، نخ سربندی.
آیا عایق لایه ای برای دماهای بالا مناسب است؟
خیر، بیشتر برای محافظت مکانیکی و دمای متوسط کاربرد دارد.
آیا ترکیب چند نوع عایق امکان پذیر است؟
بله، در بسیاری از تجهیزات صنعتی ترکیبی از نخ، مایلر و لایه ای استفاده می شود.
چگونه کیفیت عایق را تشخیص دهیم؟
با بررسی ضخامت، مقاومت حرارتی، انعطاف پذیری و پوشش یکنواخت.
