ساخت کویل صوتی با سیم لاکی یکی از پروژه هایی است که هم برای علاقه مندان الکترونیک جذاب است و هم برای کسانی که می خواهند سازوکار اسپیکرها، بوق ها و مبدل های صوتی را از نزدیک تجربه کنند. کویل صوتی بخش اصلی تولید صدا در بسیاری از تجهیزات الکتروآکوستیک است و عملکرد صحیح آن به کیفیت سیم، تعداد دورها، فرم کویل و نحوه پیچیدن آن وابسته است.
بسیاری تصور می کنند ساخت این کویل تنها در کارخانه ها امکان پذیر است، اما با مقداری دقت و انتخاب درست سیم لاکی می توان یک کویل صوتی استاندارد و کاملاً کاربردی ساخت. در این آموزش ب روند ساخت، نکات فنی، انتخاب سیم مناسب، روش اجرای پیچش یکنواخت و تست نهایی را توضیح می دهیم تا بتوانید بدون سردرگمی یک کویل حرفه ای و قابل اعتماد بسازید.
جهت خرید و اطلاع از قیمت سیم لاکی مسی برروی لینک مربوطه کلیک نمایید.
معرفی سیم لاکی و نقش آن در ساخت کویل های صوتی
سیم لاکی یکی از مهم ترین عناصر در ساخت کویل های صوتی است زیرا علاوه بر رسانایی خوب، به دلیل وجود عایق لاکی بسیار نازک، امکان پیچیدن تعداد زیادی دور در یک فضای کوچک را فراهم می کند. این نوع عایق که به صورت لایه بسیار نازکی روی هادی قرار دارد، نسبت به عایق های ضخیم PVC فضای بسیار کمتری اشغال می کند و همین موضوع باعث می شود بتوان تعداد دور بیشتری را بدون افزایش حجم کویل ایجاد کرد.
در کویل های صوتی، نیروی محرکه اصلی از تعامل بین میدان مغناطیسی و جریان عبوری از سیم ایجاد می شود و هرچه سیم لاکی یکنواخت تر، سالم تر و با قطر مناسب تر باشد، میدان مغناطیسی قدرتمندتر و پاسخ صوتی با کیفیت تری تولید خواهد شد. نقش سیم لاکی در این میان تنها انتقال جریان نیست، بلکه ایجاد میدان مغناطیسی دقیق و پایدار در کنار مقاومت حرارتی مناسب و تحمل ارتعاشات مداوم نیز اهمیت زیادی دارد.
کویل صوتی در اسپیکر یا بوق دائماً در حال لرزش است و سیم باید در برابر ضربه های متوالی و دمای ناشی از عبور جریان مقاومت کافی داشته باشد.

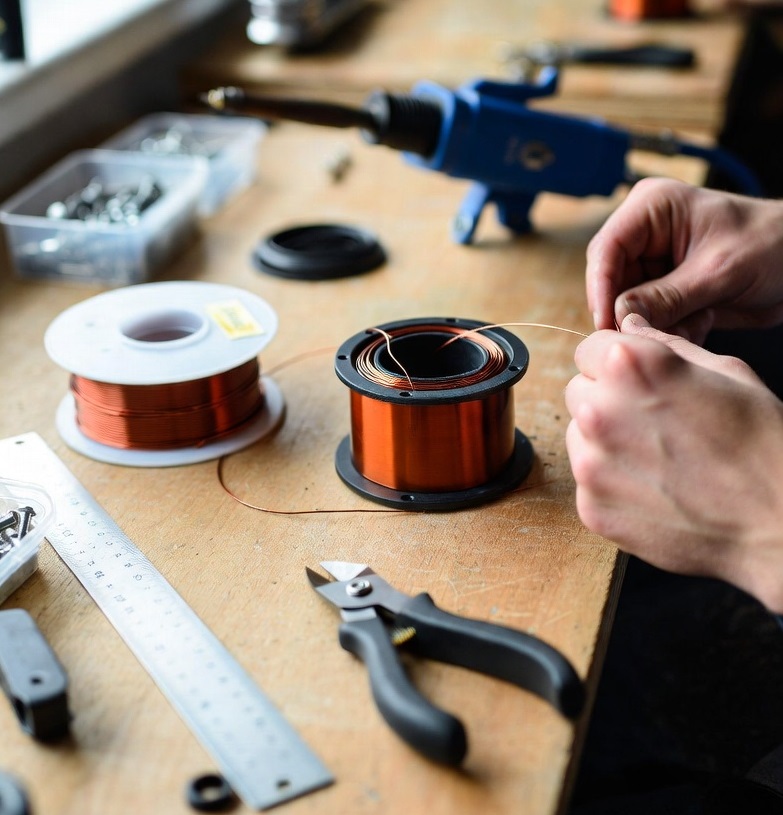

ابزارها و مواد لازم برای ساخت یک کویل صوتی استاندارد
برای ساخت یک کویل صوتی حرفه ای نیاز به ابزار پیچیده یا دستگاه مخصوص نیست، اما داشتن ابزارهای پایه و مواد مناسب کیفیت کار را تضمین می کند. مهم ترین ابزار در این پروژه، سیم لاکی با قطر مناسب است؛ قطرهایی مانند ۰٫۱۵، ۰٫۲ یا ۰٫۳ میلی متر بسته به ابعاد کویل مناسب اند. فرم کویل نیز اهمیت فراوانی دارد و می توان آن را از فایبر، کاغذ فشرده یا پلاستیک مقاوم آماده کرد.
فرم باید دقیقاً به اندازه ای باشد که کویل در شکاف مغناطیسی اسپیکر یا محفظه بوق آزادانه حرکت کند اما لقی بیش از حد نداشته باشد. برای برش و شکل دادن به فرم، ابزار ساده ای مانند کاتر و خط کش کافی است. در مراحل نهایی نیز برای اتصال کویل به سیم های رابط به هویه و قلع نیاز داری. چسب مناسب برای فیکس کردن دورها و مولتی متر برای تست مقاومت و اطمینان از سالم بودن کویل نیز از ابزارهای ضروری هستند.
داشتن همه این ابزارها قبل از شروع کار کمک می کند فرآیند ساخت بدون توقف و با تمرکز کامل انجام شود.
بیشتر بخوانید : انتخاب قطعات مقاوم برای سیستم های پرسرعت
مراحل گام به گام پیچیدن سیم لاکی برای ساخت کویل صوتی
در این مرحله اصلی ترین بخش آموزش آغاز می شود. ابتدا باید فرم کویل را آماده کرد. فرم معمولاً استوانه ای شکل است و لازم است سطح آن صاف و بدون پستی وبلندی باشد تا دورهای سیم به صورت یکدست روی آن قرار گیرد. بهتر است یک لایه نازک عایق روی فرم بچسبانی تا شروع پیچش راحت تر شود. پس از آماده سازی فرم، ابتدای سیم لاکی را در نقطه مناسب فیکس کن تا هنگام پیچیدن حرکت نکند. پیچیدن باید با کشش یکنواخت انجام شود.
کشش زیاد باعث آسیب به عایق سیم می شود و کشش کم موجب جابه جایی دورها خواهد شد. هر دور سیم باید بدون فاصله و به صورت کاملاً منظم کنار دور قبلی قرار بگیرد. وقتی ردیف اول کامل شد، می توان یک لایه بسیار نازک چسب کاغذی یا نوار عایق روی آن قرار داد و ردیف بعد را شروع کرد. این روند تا زمانی ادامه دارد که تعداد دور مورد نیاز تکمیل شود.
پس از پایان پیچش، انتهای سیم نیز مانند ابتدای آن باید آزاد و قابل اتصال به مدار باشد. سپس با مقدار بسیار کمی چسب مناسب، کل کویل را تثبیت کن تا دورها در برابر لرزش و حرارت جابه جا نشوند. این مرحله نیازمند حوصله و دقت است و کیفیت نهایی کویل بستگی مستقیم به نظم همین پیچش ها دارد.
بیشتر بخوانید : محافظت از موتور و ترانس با روش های ساده
نکات کلیدی در انتخاب قطر، تعداد دور و نوع سیم برای بهترین عملکرد
عملکرد کویل صوتی به سه عامل مهم قطر سیم، تعداد دور و نوع سیم لاکی بستگی دارد. سیم با قطر کمتر مقاومت بیشتری دارد و برای پروژه هایی که شدت جریان پایین تر است مناسب تر به نظر می رسد، اما اگر قطر خیلی کم باشد توان تحمل حرارتی کاهش پیدا می کند و کویل در هنگام استفاده های طولانی مدت داغ خواهد شد.
سیم ضخیم تر اجازه عبور جریان بیشتر را می دهد و توان خروجی کویل افزایش پیدا می کند، اما تعداد دور کمتری در فضای محدود فرم جای می گیرد و در نتیجه میدان مغناطیسی ضعیف تر می شود. تعداد دور نیز نقش اساسی در شدت میدان و حساسیت کویل دارد. هرچه تعداد دور بیشتر باشد، میدان مغناطیسی قوی تر است اما مقاومت اهمی نیز بیشتر خواهد شد. انتخاب درست این سه عامل باید با توجه به کاربرد نهایی انجام شود.
اگر کویل برای اسپیکر کوچک ساخته می شود، تعداد دور بیشتر و قطر سیم کمتر مناسب است، اما اگر برای بوق قوی یا پروژه هایی با توان بالاتر ساخته می شود، سیم ضخیم تر و تعداد دور کمتر گزینه مناسب تری است. برای آشنایی بهتر با تفاوت ها، جدول زیر مقایسه ای میان تأثیر قطر و تعداد دور ارائه می دهد:
| ویژگی | سیم نازک | سیم ضخیم |
| مقاومت اهمی | زیاد | کم |
| تعداد دور در فرم | زیاد | کم |
| توان تحمل جریان | کم | زیاد |
| شدت میدان مغناطیسی | بالا (با دور بیشتر) | متوسط |
| کاربرد مناسب | اسپیکر کوچک، پروژه های کم توان | بوق، آمپلی فایر، توان های بالاتر |
روش تست، عیب یابی و بهبود کیفیت کویل صوتی بعد از ساخت
پس از ساخت کویل صوتی، مرحله تست اهمیت ویژه ای دارد. اولین تست، تست پیوستگی است که با مولتی متر انجام می شود. اگر دو سر سیم لاکی به درستی آماده شده باشند و هیچ نقطه ای از دورها دچار شکستگی یا اتصال کوتاه نشده باشد، مولتی متر باید مقاومت مشخصی را نشان دهد. اگر عدد مقاومت صفر یا بسیار کم باشد، احتمال اتصال کوتاه بین دورها وجود دارد. اگر مقاومت بیش از حد زیاد باشد ممکن است بخشی از سیم قطع شده باشد.
پس از تست پیوستگی، کویل باید روی فرم اسپیکر یا بوق قرار گیرد و بررسی شود که آزادانه بالا و پایین می رود. هرگونه گیر کردن، اصطکاک یا تماس با دیواره ها نشان دهنده مشکل در قطر فرم یا ضخامت لایه های سیم است. در تست نهایی، کویل با جریان بسیار کم آزمایش می شود تا مشخص شود صدای تولید شده یکنواخت و بدون خش یا لرزش اضافی است.
اگر صدا نامنظم باشد یا لرزش غیرطبیعی احساس شود، معمولاً دلیل آن قرارگیری نامرتب دورها، چسب نامناسب یا عدم توازن وزن کویل در طول استوانه است. اصلاح این موارد با تمیز کردن لایه های اضافی، محکم کردن دورهای شل و بررسی دوباره عایق انجام می شود.
بیشتر بخوانید : بررسی سیم لاکی سازگار با محیط زیست با روکش های جدید
کاربردهای کویل صوتی در اسپیکرها، بوق ها و پروژه های الکترونیکی
کویل صوتی ساخته شده با سیم لاکی تنها یک حلقه سیم نیست، بلکه یکی از مهم ترین اجزای تولید صدا در تجهیزات الکتروآکوستیک است. در اسپیکرها، کویل صوتی در شکاف مغناطیسی قرار می گیرد و با جریان متغیر از سوی آمپلی فایر، میدان مغناطیسی تولید می کند. این میدان با آهنربای اسپیکر تعامل کرده و نیروی محرکه ای ایجاد می کند که دیافراگم را حرکت می دهد و صدا تولید می شود.
در بوق های الکترونیکی، کویل صوتی بخش محرک دیافراگم فلزی است و با دامنه حرکت بیشتر، صدای بلندتری تولید می کند. در پروژه های الکترونیکی کوچک مانند حسگرهای صوتی، تحریک کننده ها، ابزارهای آموزشی، آزمایش های فیزیک و سیستم های هشدار، همین کویل کوچک نقش اساسی دارد.
ویژگی هایی مانند وزن کم، میدان دقیق، توان تحمل مناسب و قابلیت ساخت آسان، کویل صوتی را به عنصری قابل اعتماد و پرکاربرد تبدیل کرده است.
بیشتر بخوانید : بررسی خواص سیم لاکی در ژنراتورها و ترانسفورماتورها
سخن پایانی
آموزش ساخت کویل صوتی با سیم لاکی نشان می دهد که این قطعه مهم را می توان بدون تجهیزات پیچیده ساخت، اما کیفیت نهایی کاملاً به انتخاب درست سیم، یکنواختی پیچش، مقاومت حرارتی و اندازه فرم بستگی دارد. کویل صوتی بخشی از سیستم تبدیل انرژی است و اگر ساخت آن با دقت انجام شود، می تواند عملکردی مشابه نمونه های کارخانه ای ارائه دهد.
با شناخت اصول انتخاب قطر سیم، تعداد دور مناسب، روش پیچیدن و نحوه تست، می توان نه تنها یک کویل قابل استفاده ساخت بلکه درک عمیق تری از عملکرد تجهیزات صوتی نیز به دست آورد.
سوالات متداول
- آیا ساخت کویل صوتی بدون دستگاه صنعتی ممکن است؟
بله، با ابزارهای ساده و سیم لاکی استاندارد می توان یک کویل صوتی کاملاً کاربردی ساخت. فقط دقت و یکنواختی پیچش اهمیت دارد.
- چه قطر سیمی برای کویل صوتی مناسب تر است؟
برای اسپیکرهای کوچک معمولاً سیم نازک تر مناسب است و برای بوق ها و پروژه های توان بالاتر سیم ضخیم تر استفاده می شود.
- چرا فرم کویل باید دقیق ساخته شود؟
چون کوچک ترین ناهماهنگی باعث گیر کردن یا اصطکاک کویل در شکاف مغناطیسی شده و کیفیت صدا را کاهش می دهد.
